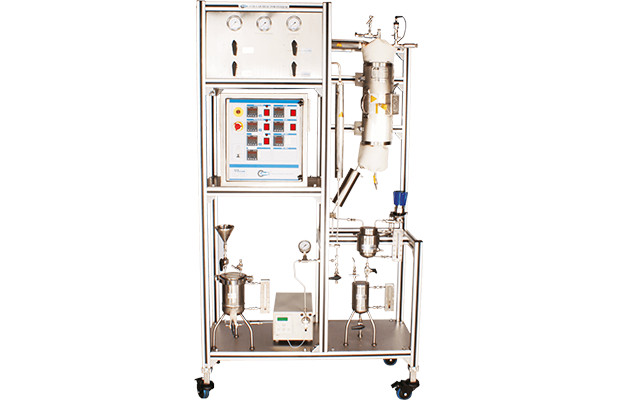

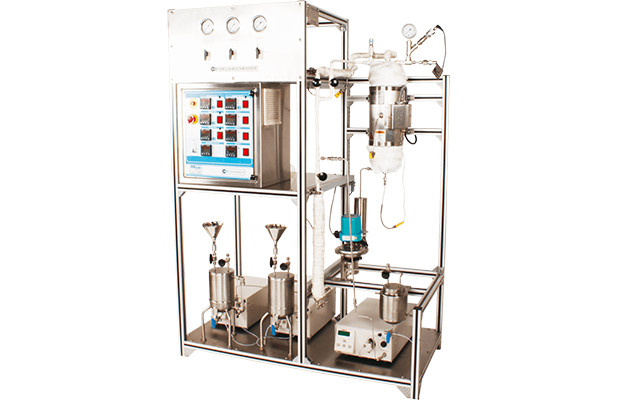

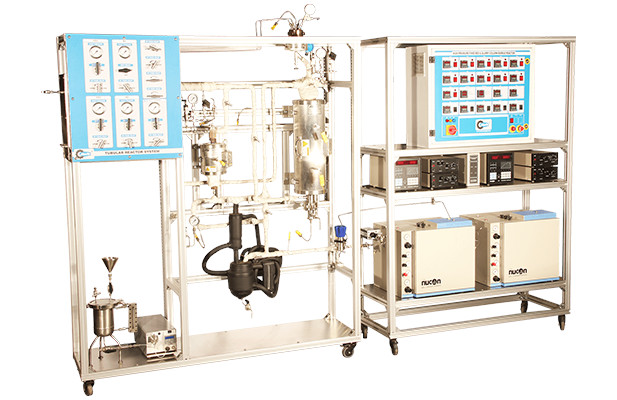

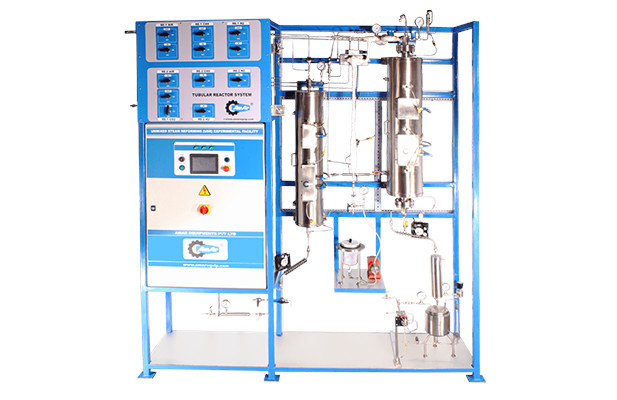

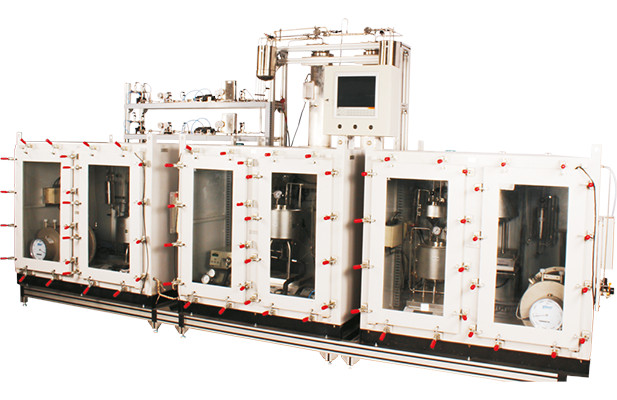

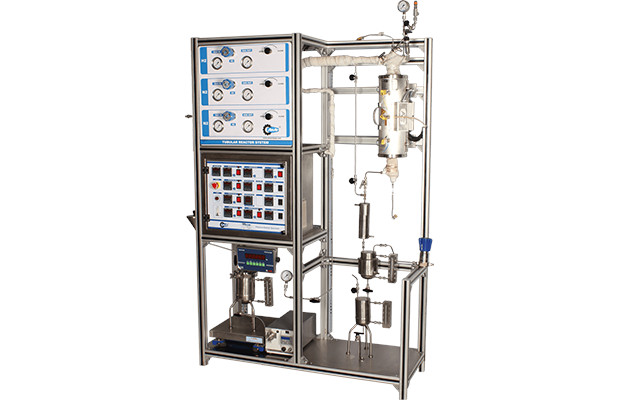

Reaktory przepływowe ze złożem

Opis

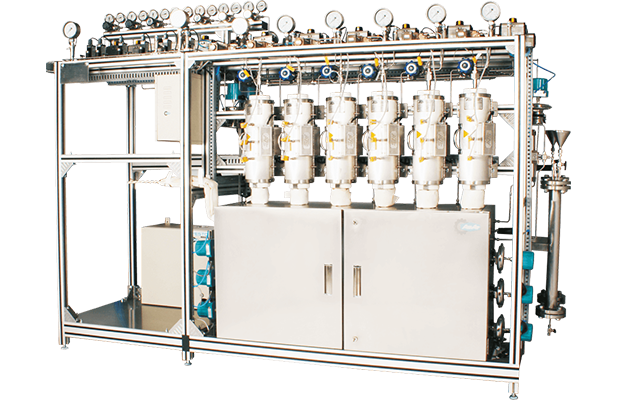

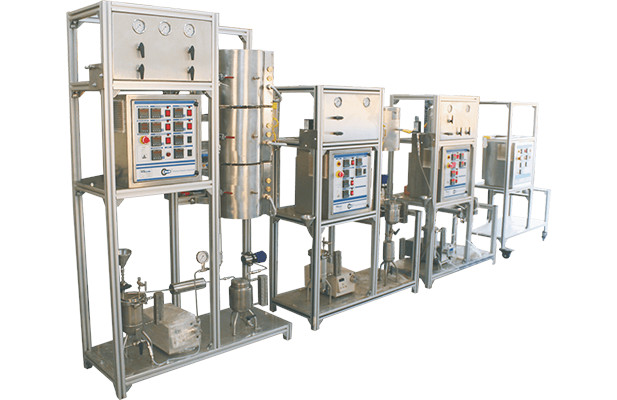

Reaktory z upakowanym złożem mogą być dostarczane w wielu konfiguracjach, takich jak pojedyncze duże złoże katalizatora, wiele poziomych złóż katalizatora, reaktory z upakowanym złożem w konfiguracji równoległej, reaktory z upakowanym złożem w konfiguracji szeregowej, tryb pracy z przepływem w górę, tryb przepływu w dół działanie, przeciwprądowy przepływ gazu i cieczy (jak w reaktorach ze złożem zraszanym)

| Objętość

Reaktory o pojemności od 10 ml do 100 l.

| Zakres ciśnień

do 350 barów

| Zakres temperatur

do 1100°C

| Zastosowanie

Reaktory rurowe z wypełnieniem są szeroko stosowane w przemyśle chemicznym i pokrewnych, takich jak ropa naftowa, petrochemia, przemysł naftowy i gazowy, przemysł mineralny i węglowy, farmaceutyczny, chemikalia wysokowartościowe i specjalistyczne oraz biochemikalia. Zastosowania mogą się znacznie różnić w zależności od przemysłu i mogą obejmować krakowanie dużych cząsteczek organicznych w użyteczne pożądane produkty, uszlachetnianie surowca naftowego, konwersję nienasyconych związków organicznych w produkty nasycone, konwersję produktów węglowych, proces Fischera-Tropscha, fluidalny kraking katalityczny (FCC) , wytwarzanie gazu syntezowego, reakcje pirolizy, reakcje w fazie gazowej, reakcje zgazowania biomasy/węgla, testy katalizatorów hydroprzetwarzania, redukcja katalizatorów, reakcje wielozadaniowe, reakcje w fazie gazowej, konwersja reagentów gazowych w paliwa, hydrodeoksygenacja (HDO) bio- oleje (uszlachetniające),

Akcesoria

Regulator masowy przepływu (MFC)

Cyfrowy masowy przepływomierz gazu (pracujący w trybie kontroli przepływu lub ciśnienia). Z licznikiem dla dowolnego pojedynczego gazu (do 50L/min). Przy zamawianiu należy podać rodzaj gazu, zakres ciśnienia, zakres przepływu i wymagany tryb pracy. Należy zamówić również cyfrowy przetwornik ciśnienia.

Panel sterowania

Panel sterowania składa się z programowalnego regulatora temperatury PID ze wskaźnikiem temperatury z systemem alarmowym temperatury (możliwość ustawienia), alarmem bezpieczeństwa i systemem wyłączania grzałki w przypadku nieprawidłowego działania regulatora/czujnika/wzrostu temperatury powyżej ustawionego limitu. Cyfrowy wskaźnik/kontroler ciśnienia, wskaźnik przepływu gazu/cieczy, licznik, grzałka, poziom, pH itp. Wskaźniki są dodatkowo dostępne na tym samym wspólnym panelu sterowania, w zależności od wybranych akcesoriów opcjonalnych.
Opcjonalny :

Panel dotykowy z oprogramowaniem SCADA.
Panel sterowania oparty na PLC z panelem dotykowym HMI lub zdalnym oprogramowaniem SCADA i sterowaniem PC.
Pełna ognioodporność przeciwwybuchowa (FLP) grupa IIA/IIB lub IIC, strefa ATEX 1, klasa 1 div. 2 certyfikowane.

Regulator ciśnienia zwrotnego

Montowany jest na przewodzie odpowietrzającym w celu utrzymania stałego ciśnienia wewnątrz reaktora. Ciśnienie można wstępnie ustawić ręcznie, pneumatycznie lub elektronicznie. Po przekroczeniu ustawionego ciśnienia nadciśnienie jest uwalniane, aż ciśnienie w autoklawie stanie się równe lub niższe od ustawionego ciśnienia. Redukcja ciśnienia jest powolna i stopniowa, a ustawione ciśnienie można zmieniać w dowolnym momencie.

a) Ręczny regulator ciśnienia wstecznego: Ciśnienie można początkowo ustawić na manometrze, ręcznie obracając pokrętło, aż zacznie wydobywać się gaz.

b) Elektronicznie uruchamiany cyfrowy pneumatyczny regulator ciśnienia wstecznego: W tym przypadku ciśnienie jest ustawiane cyfrowo i może być zwalniane z zadaną szybkością uwalniania ciśnienia. (wymagany jest dopływ powietrza 6 bar).

c) Sterowany pneumatycznie reduktor ciśnienia wstecznego: Do działania reduktora należy zapewnić dopływ powietrza/gazu N2 o wymaganym ciśnieniu.

Układ chłodzenia i ogrzewania

System zamkniętej pętli z pojedynczym płynem od -90°C do 250°C.
Grzanie Chłodzenie cyrkulatorów kąpieli od 70°C do 175°C.
Cyrkulatory wysokotemperaturowe od temperatury otoczenia do 350°C.
Chłodziarki do -15°C.
Nadaje się do reaktorów o pojemności od 10 ml do 3000 litrów.

Wskaźnik wysokiej temperatury i ciśnienia

Składa się z czujnika ciśnienia SS316 (przetwornika) oraz cyfrowego wskaźnika/kontrolera ciśnienia (zamontowanego na wspólnym panelu sterującym) z alarmem ciśnienia.

Separator cieczy

Urządzenie to służy do rozdzielania przepływu tłokowego dwóch nie mieszających się cieczy stosowanych w reakcji dwufazowej lub dwóch fazach przepływu ekstrakcyjnego.

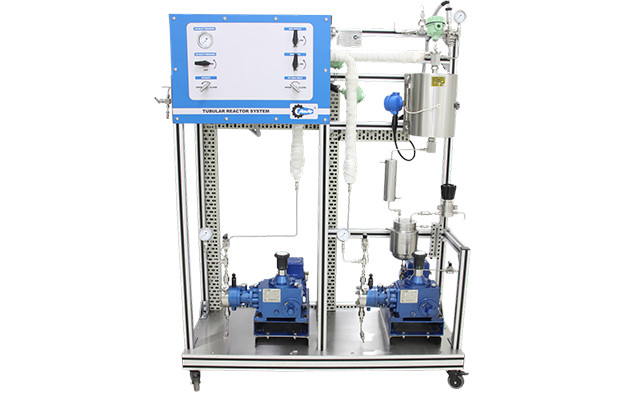

System pompy dozującej ciecz

Ten system służy do pompowania cieczy z żądanym natężeniem przepływu już od 1 ml/h, pod ciśnieniem.

Membranowe pompy dozujące do ciśnień do 100 bar i minimalnego zakresu przepływu 60-600 ml/h do maksymalnie 10-100 l/h. Natężenia przepływu są zmieniane poprzez zmianę prędkości silnika za pomocą przetwornicy częstotliwości.
Wysokociśnieniowe, dokładniejsze pompy dozujące o niskim przepływie typu HPLC do wysokich ciśnień do 350 barów i zakresu przepływu od 0,01 do 100 ml/min.
Strzykawka niskiego/wysokiego ciśnienia, pompy mogą być oferowane do pompowania żrących chemikaliów.
