Opis

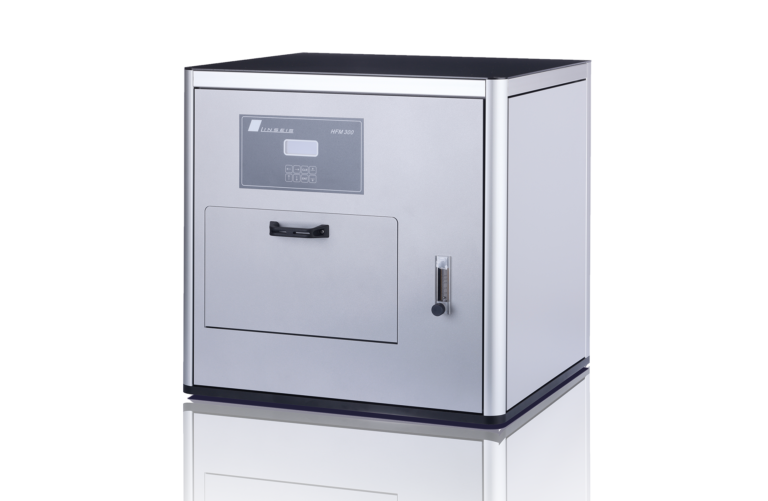

Analizator przewodności cieplnej HFM dla materiałów izolacyjnych
Analizator przewodności cieplnej LINSEIS Heat Flow Meter zapewnia szybkie i łatwe w użyciu urządzenie do określania właściwości przewodności cieplnej materiałów izolacyjnych o niskim przewodnictwie cieplnym, a także wszystkich innych materiałów z dużą dokładnością.
Konstrukcja przyrządu do pomiaru przewodności cieplnej oparta jest na normach ASTM C518, JIS A1412, ISO 8301 i DIN 12667. Zasada pomiaru polega na umieszczeniu próbki pomiędzy płytą gorącą i zimną oraz zmierzeniu przepływu ciepła.
Serwis i konserwacja
Solidna konstrukcja systemu i unikalny cykl ogrzewania i chłodzenia Peltiera „bezobsługowy” zapewniają minimalne koszty utrzymania.
Grubość próbki
Przyrząd ma wbudowane dwa potencjometry liniowe, oferujące automatyczne określanie grubości próbki z najwyższą precyzją. Następnie dwa czujniki strumienia ciepła mierzą przepływ ciepła, który jest precyzyjnie określony między gorącą i zimną płytą.
Cykle testowe
Konfiguracja podwójnego czujnika strumienia ciepła zapewnia najkrótsze możliwe cykle pomiarowe. Typowy pomiar większości próbek może zająć zaledwie 15 minut, zanim temperatura się ustabilizuje.
Cechy HFM:
- Najwyższa precyzja i dokładność
- Bardzo solidna konstrukcja
- Bardzo łatwa obsługa
- Szybkie pobieranie próbek (ok. 15 min w przypadku kontroli jakości)
- Działanie automatyczne
- Moduły Peltiera do regulacji temperatury
- Rozszerzenie zakresu pomiarowego do 2,5 W/mK
- Do 99 punktów temperatury
- Nie wymaga komputera

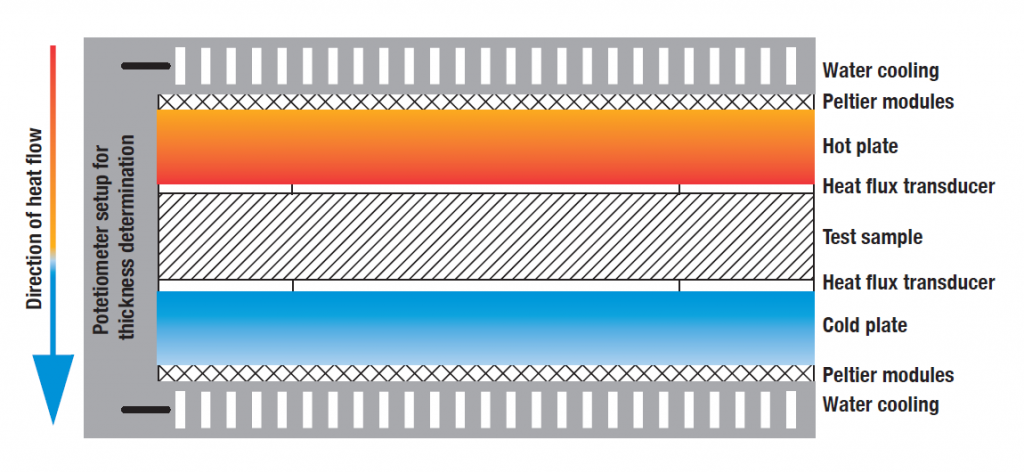

Konstrukcja systemu HFM
Analizator przewodności cieplnej LINSEIS to solidne i niezawodne urządzenie. Jego unikalna konstrukcja umożliwia bardzo dokładne pomiary w ciągu kilku minut. Inteligentna technologia ogrzewania i chłodzenia Peltiera pozwala na najwyższą precyzję sterowania temperaturą, a dodatkowo znacznie skraca czas konserwacji i przestojów.
System zapewnia doskonałą stabilność długoterminową, umożliwiając precyzyjne długoterminowe badania starzenia. Można osiągnąć szybkie cykle pomiarowe wynoszące zaledwie 15 minut, co skutkuje dużą częstotliwością próbkowania.
Aby umożliwić te szybkie i precyzyjne interwały próbkowania, przyrząd wykorzystuje układ dwóch czujników. Zintegrowane potencjometry do pomiaru długości (rozdzielczość μm) dostarczają natychmiastowych danych o grubości próbki.
Specyfikacja
| Model | HFM 200 | HFM 300 | HFM 600 |
|---|---|---|---|
| Zakres temperatury (Płyty): | 0 do 90°C -20 do 90°C -40 do 90°C | 0 do 90°C -20 do 90°C -35 do 90°C | -20 do 70°C – – |
| System chłodzenia: | Zewnętrzne chłodzenie lub termostat | Zewnętrzne chłodzenie lub termostat | Zewnętrzne chłodzenie lub termostat |
| Kontrola temperatury (Płyta): | Peltier | Peltier | Peltier |
| Punkty danych pomiarowych: | do 100 | do 100 | do 100 |
| Rozmiar próbki: | 200×200 do 105mm grubości | 305x305x105mm3 | 600x600x200mm3 |
| Zakres pomiaru oporu cieplnego: | 0.2 do 8.0 m2k/W z rozszerzeniem: 0.036 to 9.0 m2K/W | 0.2 do 8.0 m2K/W z rozszerzeniem* 0.036 to 8.0 m2K/W | 0.2 do 8.0 m2K/W z rozszerzeniem* 0.036 to 8.0 m2K/W |
| Zakres pomiaru przewodności cieplnej: | 0.001 do 2.2 W/m-K z rozszerzeniem: 0.036 do 0.8m2K/W (z rozszerzeniem) | 0.001 to 0.5 W/m∙K z rozszerzeniem* 0.001 to 2.5 W/m∙K | 0.001 to 0.5 W/m∙K z rozszerzeniem* 0.001 to 2.5 W/m∙K |
| Powtarzalność: | 0.25% | 0.25% | 0.25% |
| Dokładność: | +/- 1 do 3% | +/- 1 do 3% | +/- 1 do 3% |
| Zmienny kontakt nacisku: | 0 – 25 kPa | 0 – 25 kPa | 0 – 25 kPa |
Oprogramowanie
Linseis Heat Flow Meter można obsługiwać za pomocą panelu z ekranem dotykowym. Dostępne jest opcjonalne bezpłatne oprogramowanie. Taki pakiet oprogramowania umożliwia wygodne programowanie temperatury, przechowywanie danych i kontrolę przyrządu.
Kluczowe cechy:
- Łatwe wprowadzanie parametrów pomiarowych
- Przechowywanie i eksport danych pomiarowych
- Drukowanie raportów, układ można dostosować
- Wielojęzyczne wersje oprogramowania
- Monitorowanie przyrządu (temperatura płyty, wyniki przewodności cieplnej i monitorowanie sygnału wyjściowego)
- Funkcje pomocy oprogramowania
- Opcjonalne logowanie użytkownika i monitorowanie danych
Zastosowania

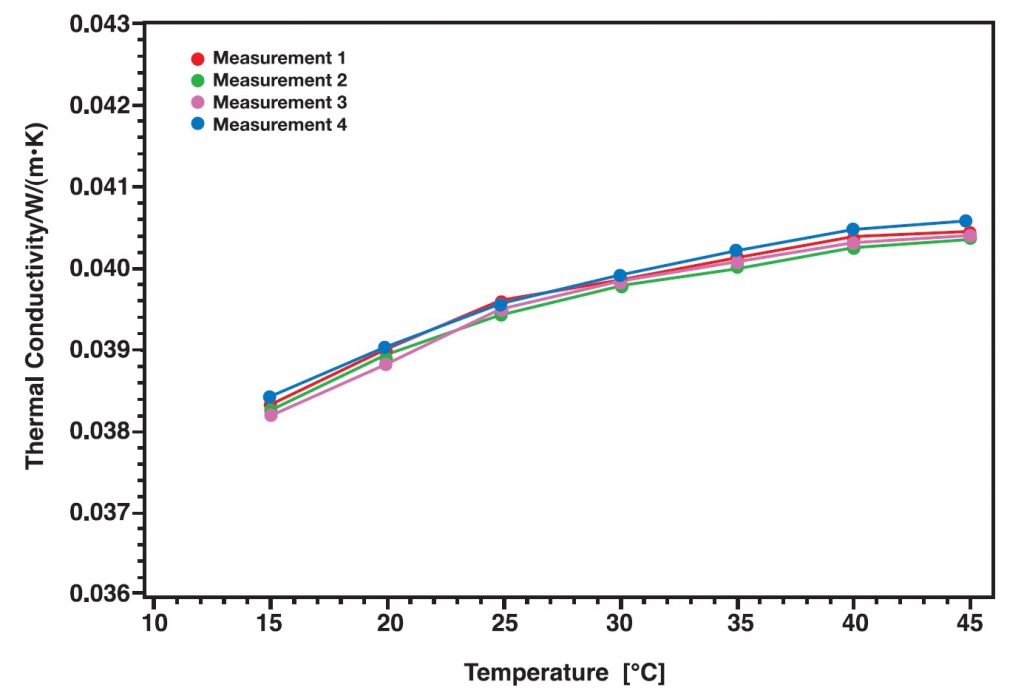

Przykład zastosowania: Pianka elastomerowa
Obecny pomiar wyraźnie pokazuje wyjątkową powtarzalność serii LINSEIS HFM. Osiągnięto powtarzalność na poziomie 0,5%. Wykres przedstawia cztery pomiary pianki elastomerowej w zakresie temperatur od 15 do 40°C. Próbkę wyjmowano i umieszczano ponownie w przyrządzie po każdym pomiarze.

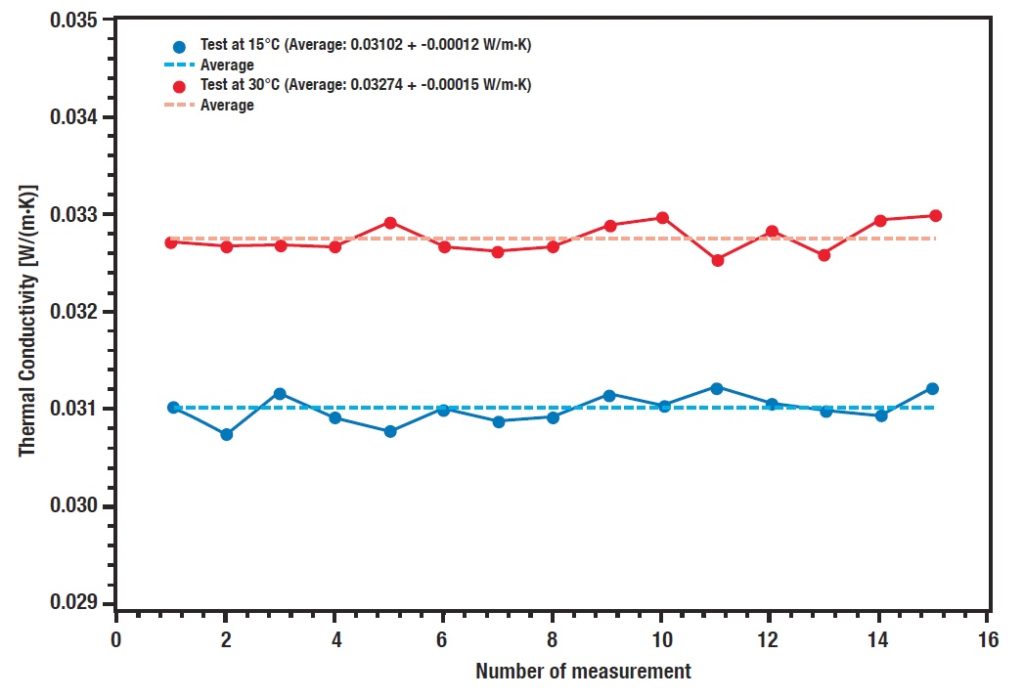

Powtarzalność:
Przedstawiono pomiar certyfikowanego materiału odniesienia IRMM-440 (płyta szklana klejona żywicą) o przewodności cieplnej 0,03274+-0,00015 przy 30°C i 0,03102+-0,00012 przy 15°C. Oś X przedstawia gradient temperatury.
Precyzja:

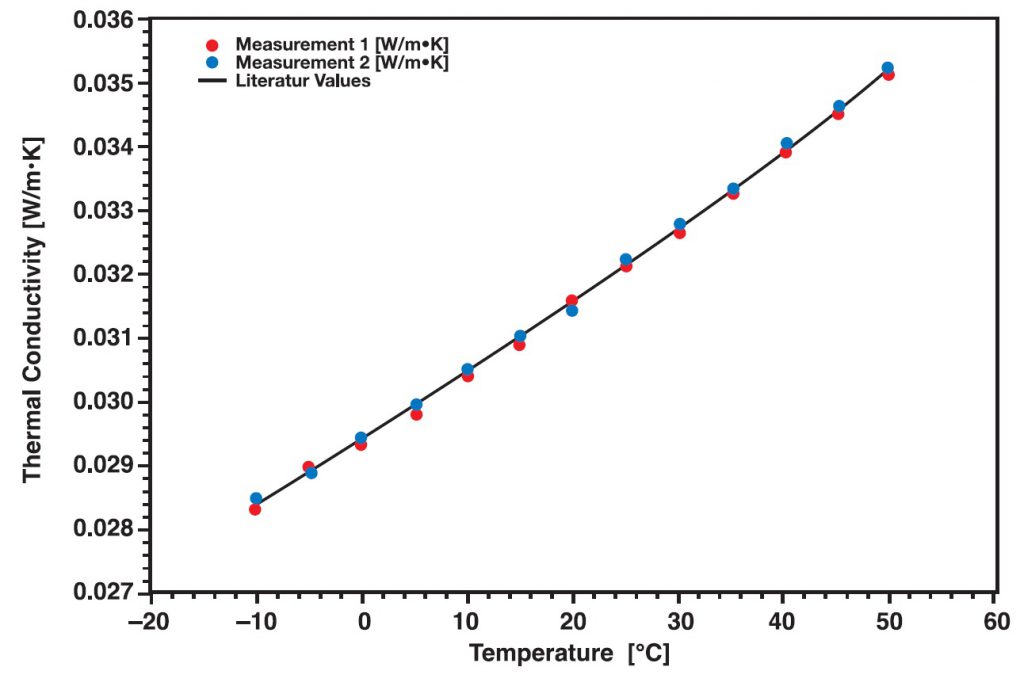

Wykres przedstawia dwa pomiary tej samej próbki wełny szklanej w różnych temperaturach. Czarna linia pokazuje przewodność cieplną zgodnie z informacjami producenta. Oś X przedstawia gradient temperatury.
