Opis

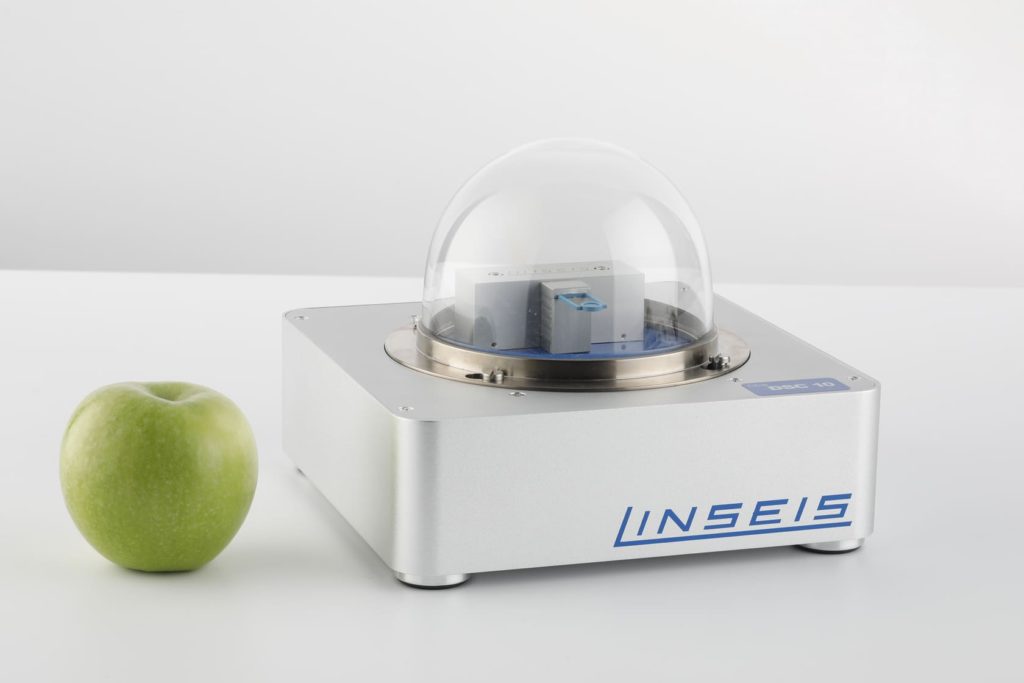

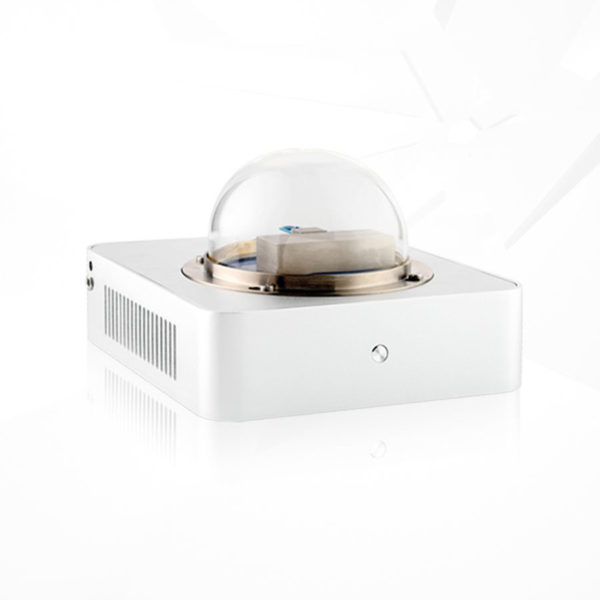

Skaningowe kalorymetry różnicowe Chip-DSC
Chip-DSC 1
Chip-DSC 10
Chip-DSC 100
Nowy kalorymetr różnicowy Chip-DSC 1 integruje wszystkie istotne elementy DSC: piec, czujnik i elektronikę w miniaturyzowanej obudowie. Układ składa się z grzałki i czujnika temperatury w chemicznie obojętnej ceramicznej konstrukcji z metalową grzałką i czujnikiem temperatury.
Ten układ umożliwia doskonałą odtwarzalność i dzięki niskiej masie zapewnia wyjątkową kontrolę temperatury i szybkość ogrzewania do 100 K/min. Zintegrowany czujnik jest łatwo wymienialny przez użytkownika i dostępny w niskiej cenie.
Zintegrowany design czujnika zapewnia doskonałe dane surowe, co umożliwia bezpośrednią analizę bez wstępnego lub końcowego przetwarzania danych przepływu ciepła. Kompaktowa konstrukcja prowadzi do znacznej redukcji kosztów produkcji, które mogą zostać przekazane naszym klientom. Niskie zużycie energii i niezrównana odpowiedź dynamiczna dają niespotykaną wydajność tego rewolucyjnego konceptu DSC.

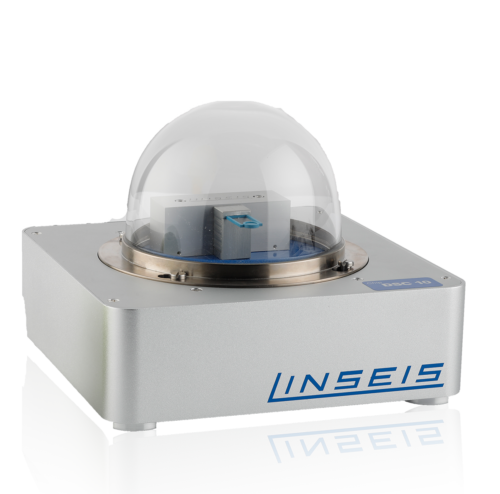

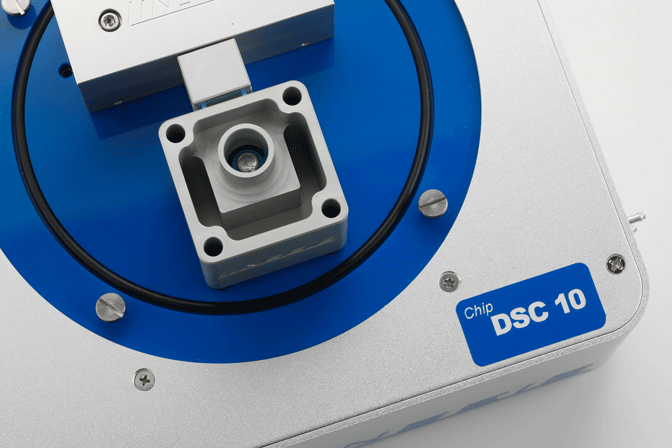

Nowy kalorymetr różnicowy Chip-DSC 10 integruje wszystkie istotne elementy DSC: piec, czujnik i elektronikę w miniaturyzowanej obudowie. Układ składa się z grzałki i czujnika temperatury w chemicznie obojętnej ceramicznej konstrukcji z metalową grzałką i czujnikiem temperatury. Ten układ umożliwia doskonałą odtwarzalność i dzięki niskiej masie zapewnia wyjątkową kontrolę temperatury i szybkość ogrzewania do 300 K/min. Zintegrowany czujnik jest łatwo wymienialny przez użytkownika i dostępny w niskiej cenie.
Zintegrowany design czujnika zapewnia doskonałe dane surowe, co umożliwia bezpośrednią analizę bez wstępnego lub końcowego przetwarzania danych przepływu ciepła. Kompaktowa konstrukcja prowadzi do znacznej redukcji kosztów produkcji, które mogą zostać przekazane naszym klientom. Niskie zużycie energii i niezrównana odpowiedź dynamiczna dają niespotykaną wydajność tego rewolucyjnego konceptu DSC.

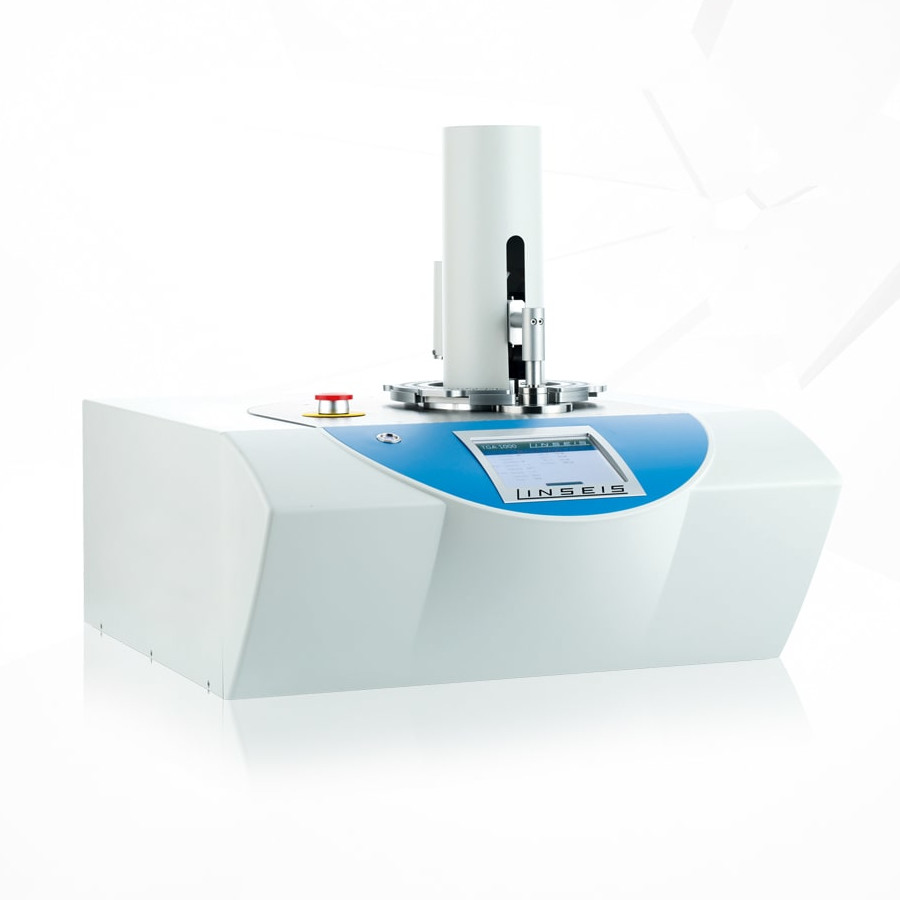

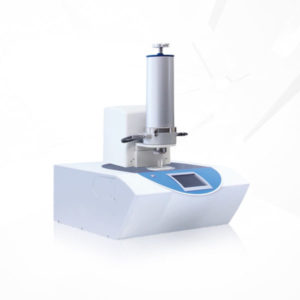

Kalorymetr różnicowy Chip-DSC 100 łączy zalety technologii chipowej z wymaganiami naszych poprzednich modeli DSC. Różne opcje, takie jak robot próbkowy, przystawka UV i spektroskopia Ramana, przekształcają Chip-DSC 100 w wysoko wydajny instrument pomiarowy.
Układ Chip-Sensor umożliwia doskonałą odtwarzalność i dzięki niskiej masie zapewnia wyjątkową kontrolę temperatury i szybkość ogrzewania do 1000 K/min. Zintegrowany czujnik jest łatwo wymienialny przez użytkownika i dostępny w niskiej cenie.
Zastosowania na układzie Chip-DSC 100 można rozszerzyć o różne akcesoria. Można użyć różnych systemów chłodzenia w połączeniu z robotem próbkowym. Robot próbkowy jest dostępny w 96 pozycjach.
Nowa technologia sensora Chip
System Heat Flux DSC ze zintegrowaną grzałką i czujnikiem temperatury. Niezrównana czułość, stała czasowa i szybkość ogrzewania/chłodzenia.
Rozdzielczość wzorcowa – precyzyjna separacja blisko położonych zdarzeń
Unikalna konstrukcja czujnika umożliwia rozdzielczość wzorcową i doskonałe oddzielenie nakładających się efektów.
Modulowany Chip-DSC o niezrównanej rozdzielczości
Najwyższa czułość – do wykrywania przetopów i słabych przejść
Innowacyjna konstrukcja czujnika Chip-DSC o małej masie umożliwia nam zaoferowanie czujnika Heat Flux DSC o niezrównanym współczynniku odpowiedzi.
Niezrównana prędkość chłodzenia – czujnik wiórów o małej masie
Dzięki niewielkiej masie naszego czujnika możemy osiągnąć niezrównane prędkości chłodzenia, umożliwiając wyjście z nowych aplikacji i wyższą przepustowość próbek.
Do 80% mniejsze zużycie energii niż standardowe instrumenty DSC

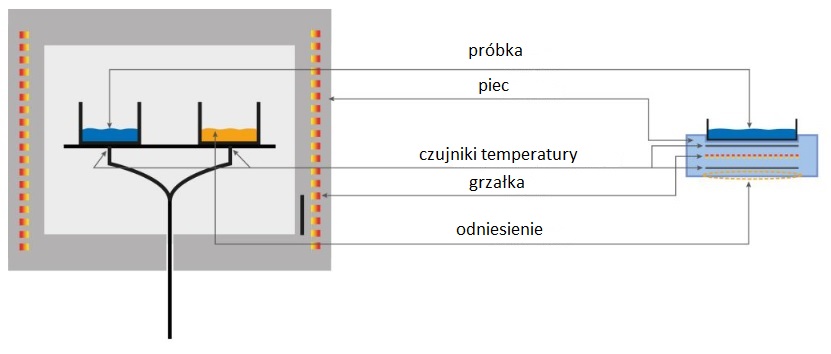

Standardowy DSC vs. Nowa technologia Chip

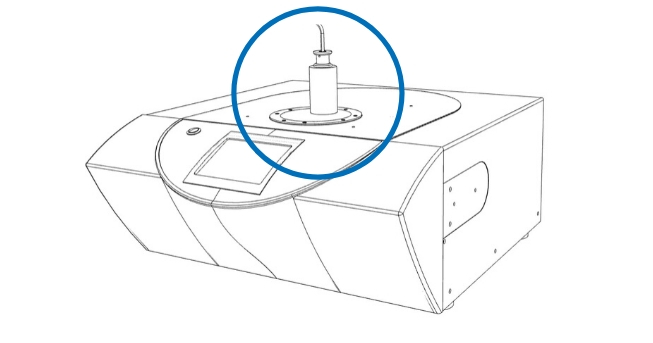

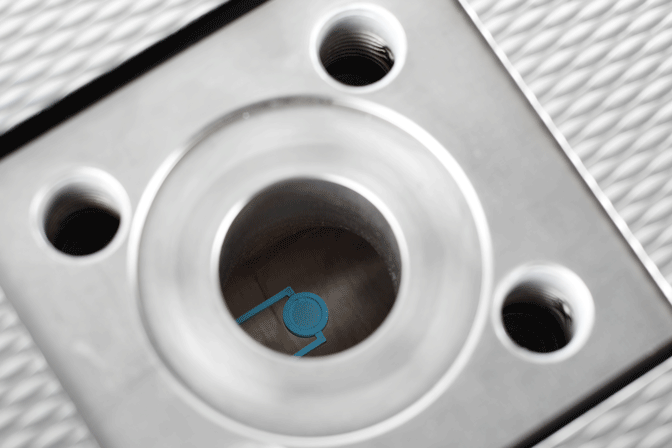

Chip-DSC z wysokociśnieniową opcją

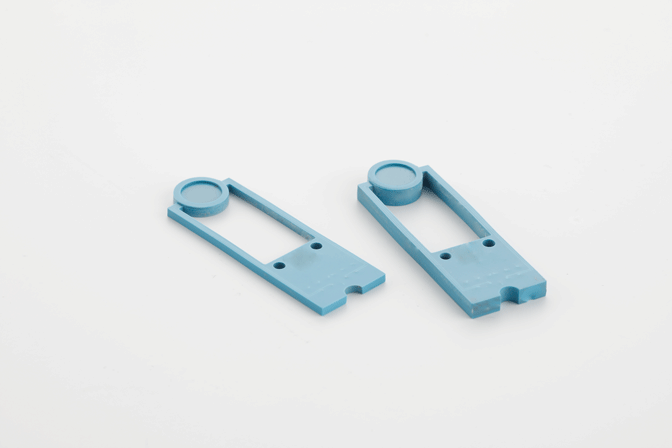

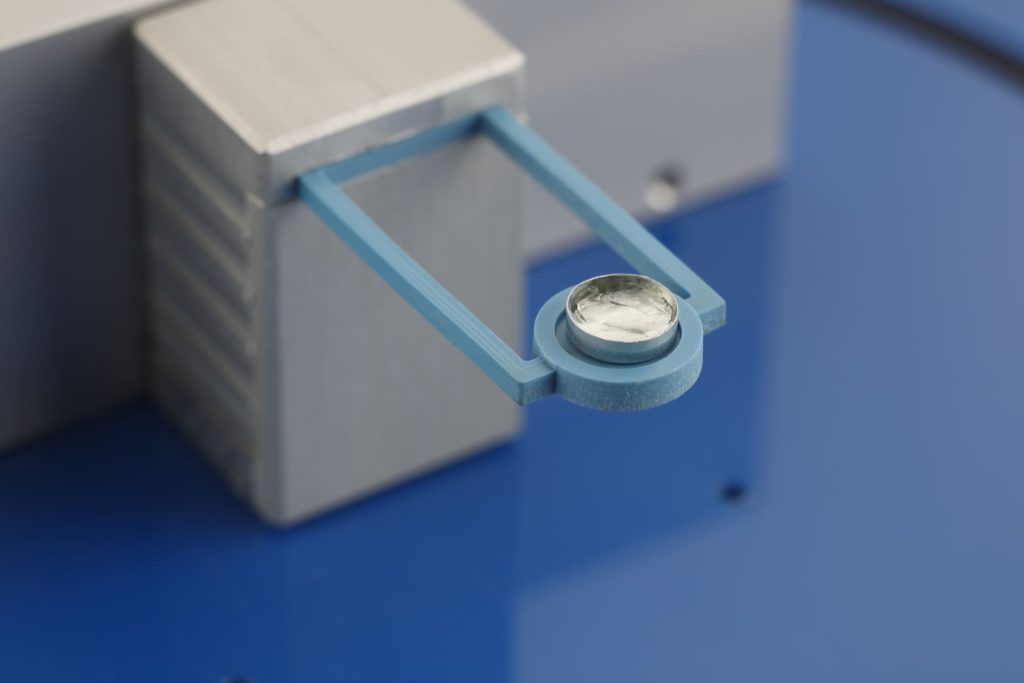

Czujniki Chip-DSC

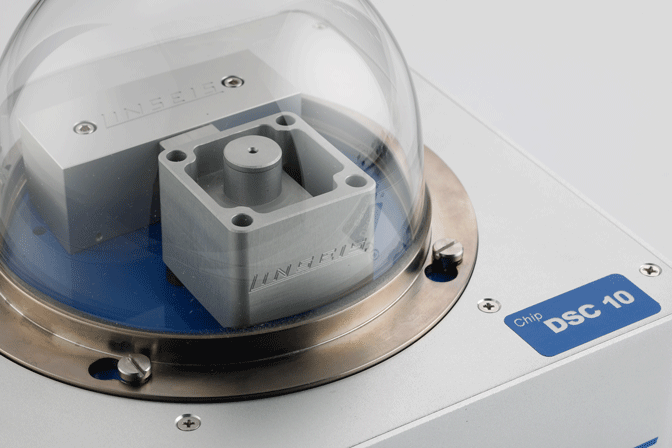

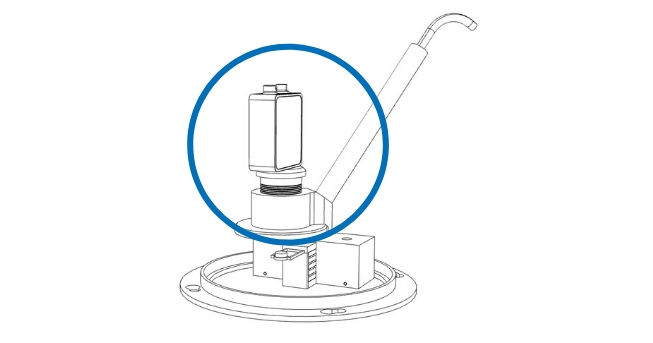

System błyskawicznego chłodzenia pod szklaną kopułą
Widok z góry systemu błyskawicznego chłodzenia

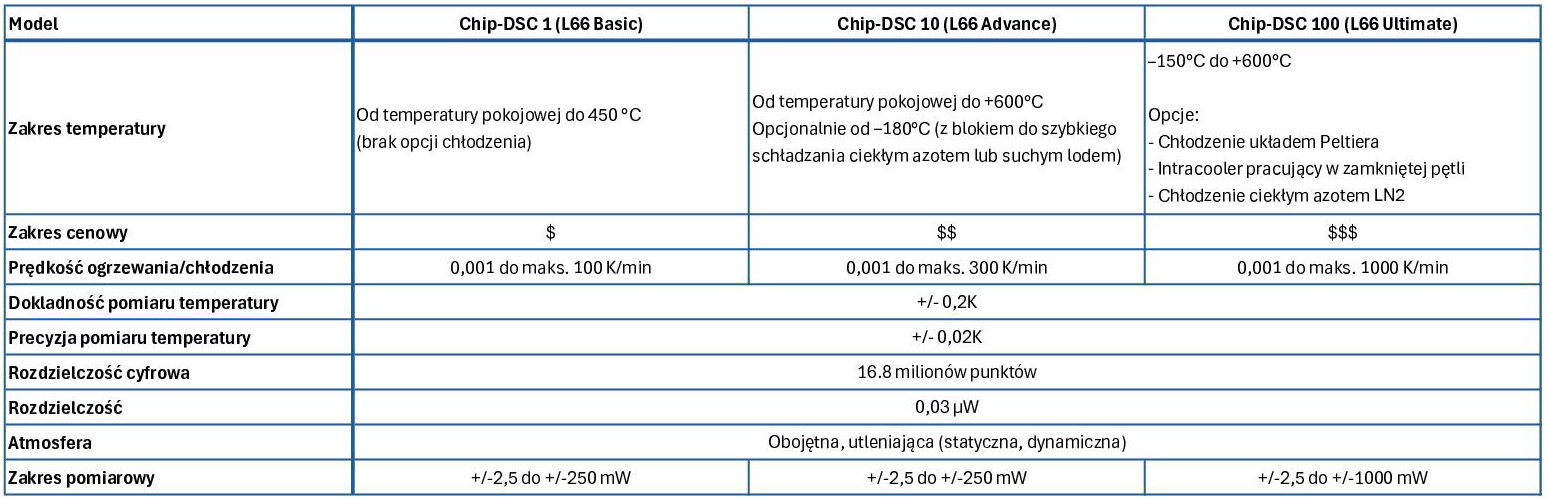

Specyfikacja
| Model | Chip-DSC 1* | Chip-DSC 10* | Chip-DSC 10* |
| Zakres temperatury: | RT up to 450 °C (brak opcji chłodzenia) |
–180°C (z odpowiednią opcją chłodzenia) do +600°C | –180°C (z odpowiednią opcją chłodzenia) do +600°C |
| Zakres cenowy: | $ | $$ | $$ |
| Zakres grzania i chłodzenia: | 0,001 do 100 K/min | 0,001 do 300 K/min | 0,001 do 300 K/min |
| Dokladność temperatury: | +/- 0,2K | +/- 0,2K | +/- 0,2K |
| Precyzja temperatury: | +/- 0,02K | +/- 0,02K | +/- 0,02K |
| Rozdzielczość cyfrowa | 16.8 milionów punktów | 16.8 milionów punktów | 16.8 milionów punktów |
| Rozdzielczość | 0,03 µW | 0,03 µW | 0,03 µW |
| Atmosfery | obojętny, utleniający (statyczny, dynamiczny) | obojętny, utleniający (statyczny, dynamiczny) | obojętny, utleniający (statyczny, dynamiczny) |
| Zakres miary | +/-2,5 do +/-250 mW | +/-2,5 do +/-250 mW | +/-2,5 do +/-250 mW |
| Materiały kalibracyjne | zawiera | zawiera | zawiera |
| Kalibracja | Zalecany 6-miesięczny interwał | Zalecany 6-miesięczny interwał | Zalecany 6-miesięczny interwał |
Opcje sprzętowe

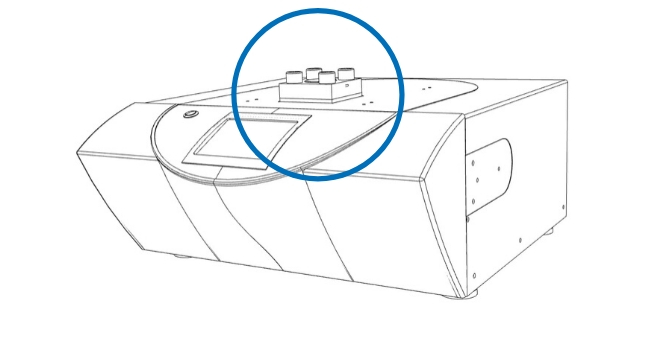

Wysokie ciśnienie DSC
Cela wysokociśnieniowa 50/150 bar umożliwia testy stabilności OIT w celu monitorowania starzenia się polimerów, olejów i tłuszczów. Procesy pod wysokim ciśnieniem mogą być symulowane i optymalizowane, m.in. sorpcja, reakcje chemiczne itp.
Optyczny DSC
Chip-DSC 100 może być wyposażony w kamerę CCD do obserwacji próbki podczas pomiaru. Wizualizacja próbki daje znacznie głębszy wgląd w przemiany fazowe i procesy rozkładu.
Zdjęcie DSC
Fotokomórka umożliwia pomiary w świetle UV w celu zbadania systemów utwardzania UV. Dzięki bardzo krótkiej stałej czasowej czujnika wiórów można mierzyć również szybkie reakcje utwardzania UV w subsekundowej skali czasowej.
Raman DSC
Sprzężenie Chip-DSC ze spektrometrem ramanowskim można zrealizować bardzo korzystnie kosztowo. W widmach Ramana fazy amorficzne i krystaliczne można wykryć bardzo dokładnie i in situ.

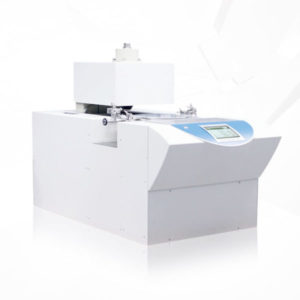

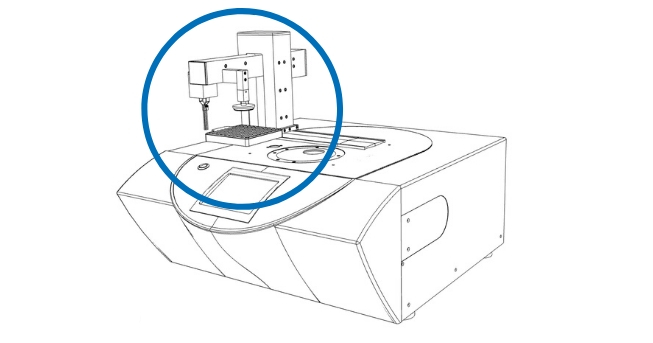

Robot próbkowy DSC
Robot do pobierania próbek do 96 próbek znacznie zwiększa produktywność. Przyrząd może działać automatycznie nawet w nocy lub w weekend. Wraz z intuicyjnym i inteligentnym oprogramowaniem zmniejsza koszty pracy i oszczędza czas.

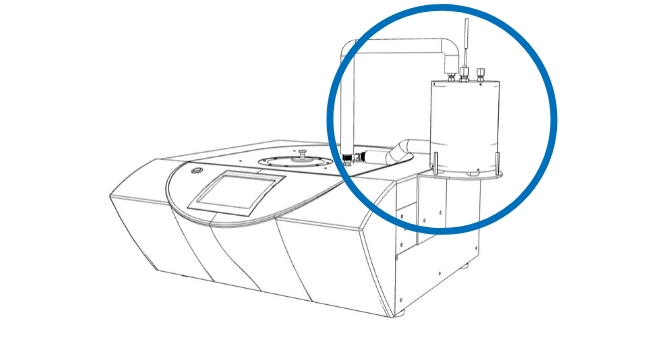

Niska temperatura DSC
Chłodzenie można realizować za pomocą różnych opcji chłodzenia: chłodnicy wewnętrznej, chłodzenia ciekłym azotem lub układu chłodzenia Peltiera. Dostępny zakres temperatur w warunkach otoczenia można rozszerzyć do -180°C.
Oprogramowanie
Całkowicie nowe oprogramowanie Platinum znacznie usprawnia przepływ pracy, ponieważ intuicyjna obsługa danych wymaga jedynie wprowadzenia minimalnej liczby parametrów. AutoEval oferuje użytkownikowi cenne wskazówki podczas oceny standardowych procesów, takich jak zeszklenie lub temperatura topnienia. Narzędzie do identyfikacji produktu z biblioteką termiczną, zapewnia bazę danych zawierającą 600 polimerów, umożliwiającą automatyczną identyfikację testowanego polimeru. Kontrola przyrządów i/lub nadzór za pomocą urządzeń mobilnych zapewnia kontrolę, gdziekolwiek jesteś.
- Pakiety oprogramowania są kompatybilne z najnowszym systemem operacyjnym Windows
- Skonfigurowane pozycje menu
- Wszystkie specyficzne parametry pomiarowe (Użytkownik, Laboratorium, Próbka, Firma itp.)
- Opcjonalne hasła i poziomy użytkownika
- Funkcja Cofnij i Powtórz dla wszystkich kroków
- Nieskończone segmenty ogrzewania, chłodzenia lub czasu przebywania
- Wiele wersji językowych, takich jak angielski, niemiecki, francuski, hiszpański, chiński, japoński, rosyjski itp. (do wyboru przez użytkownika)
- Oprogramowanie posiada szereg funkcji umożliwiających pełną ocenę wszystkich typów danych
- Wiele modeli wygładzania
- Pełna historia działań (wszystkie kroki można cofnąć)
- Ocena i gromadzenie danych mogą być przeprowadzane jednocześnie
- Dane można korygować za pomocą korekty zera i kalibracji
- Ocena danych obejmuje: Oprogramowanie do separacji pików, korekta i wygładzanie sygnału, pierwsza i druga pochodna, arytmetyka krzywych, ocena pików danych, ocena punktu zeszklenia, korekcja nachylenia. Wyświetlanie powiększenia / pojedynczego segmentu, nakładanie wielu krzywych, narzędzia do adnotacji i rysowania, funkcja kopiowania do schowka, wiele funkcji eksportu do eksportu grafiki i danych, korekta oparta na odniesieniach
Zastosowanie

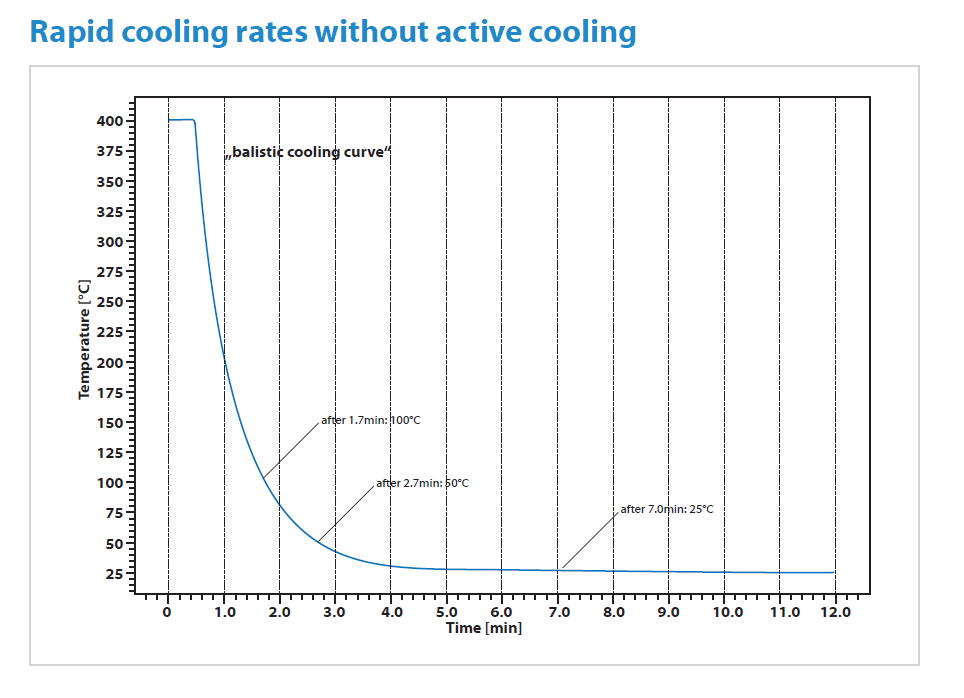

Zastosowanie: Szybkie tempo chłodzenia bez aktywnego chłodzenia
Linseis Chip-DSC umożliwia najszybsze możliwe chłodzenie balistyczne bez potrzeby stosowania aktywnego chłodzenia. Dzięki niskiej masie termicznej i innowacyjnej konstrukcji czujnika możliwe jest chłodzenie do 200°C/min od temperatury maksymalnej do 100°C i do 50°C/min od 100°C do temperatury pokojowej. Rozpoczynając chłodzenie balistyczne od segmentu izotermicznego o temperaturze 400°C, 50°C osiąga się w czasie poniżej 3 minut pomiaru. Oczywiście sygnał można nadal oceniać podczas tego segmentu chłodzenia i nie traci on czułości ani dokładności.
Zastosowanie: Pomiar granulatu PET

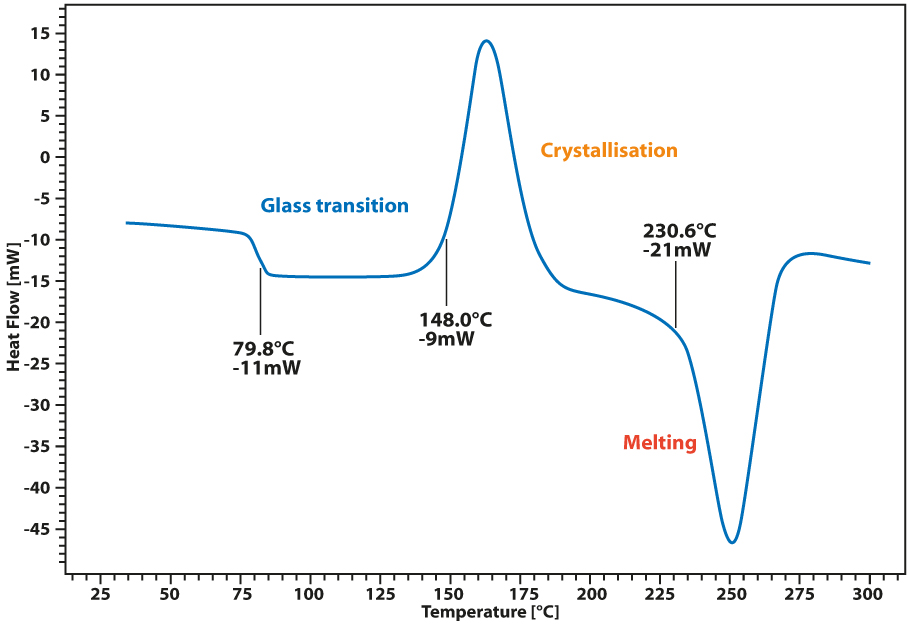

Analiza polimerów jest jednym z głównych zastosowań DSC. Efekty takie jak zeszklenie, temperatury topnienia i krystalizacji są interesujące i często bardzo trudne do wykrycia. Nowy Linseis Chip-DSC zapewnia wysoką rozdzielczość i czułość, co czyni go idealnym instrumentem do tego rodzaju analiz. Jako przykład, granulat PET ogrzewano, schładzano w celu zamrożenia stanu amorficznego, a następnie mierzono za pomocą Chip-DSC z liniową szybkością ogrzewania 50°C/min. Krzywa pokazuje znaczące zeszklenie w temperaturze około 80°C, po której następuje zimna krystalizacja części amorficznych rozpoczynająca się w temperaturze 148°C i pik topnienia w temperaturze 230,6°C.
Zastosowanie: Materiały wysokoenergetyczne
Materiały wysokoenergetyczne są stosowane w poduszkach powietrznych, jako propelenty, materiały wybuchowe itp. W przypadku każdego typu przyrządu DSC istnieje ryzyko uszkodzenia czujnika, a nawet pieca. W Chip-DSC chip (integrujący czujnik i piec) może być łatwo wymieniony przez operatora niskim kosztem iw krótkim czasie. W przypadku uszkodzenia instrumentu czas przestoju instrumentu ulega drastycznemu skróceniu. Wymiana czujnika zajmuje tylko kilka sekund, a kalibrację można przeprowadzić w mniej niż pół godziny. Na przykładzie przedstawiono wykres DSC zapalnika poduszki powietrznej o mocy 2,8 mg.
Zastosowanie: szybkie tempo ogrzewania

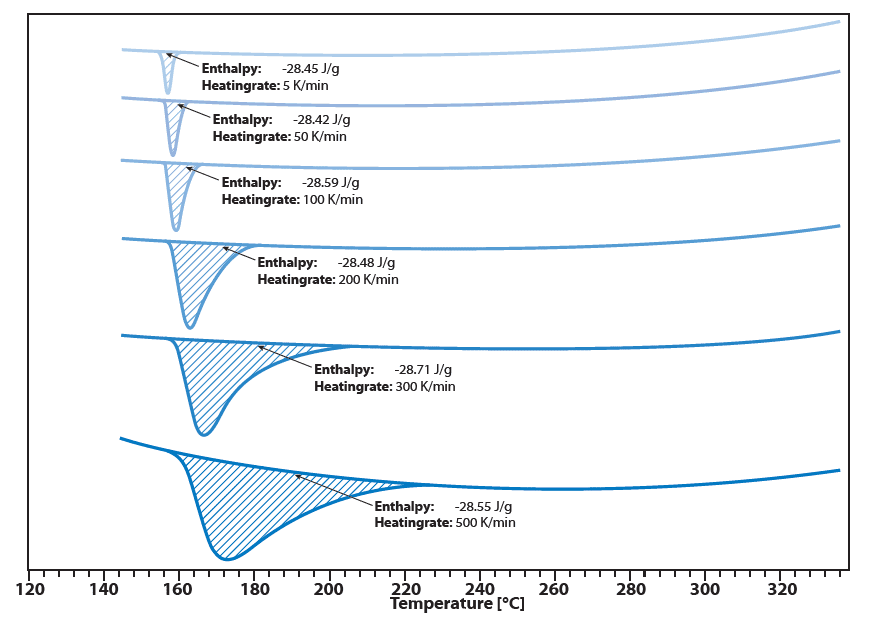

Można osiągnąć bardzo wysokie szybkości ogrzewania do 1000 K/min, przy zachowaniu doskonałej powtarzalności entalpii topnienia. Przykład pokazuje temperaturę topnienia indu mierzoną przy różnych szybkościach ogrzewania (5 K/min; 50 K/min; 100 K/min; 200 K/min; 300 K/min i 500 K/min). Oznacza to, że pełną analizę, w tym ogrzewanie i chłodzenie, można wykonać w zaledwie 10 minut bez potrzeby stosowania opcjonalnych urządzeń chłodzących.
Zastosowanie: Termochromizm

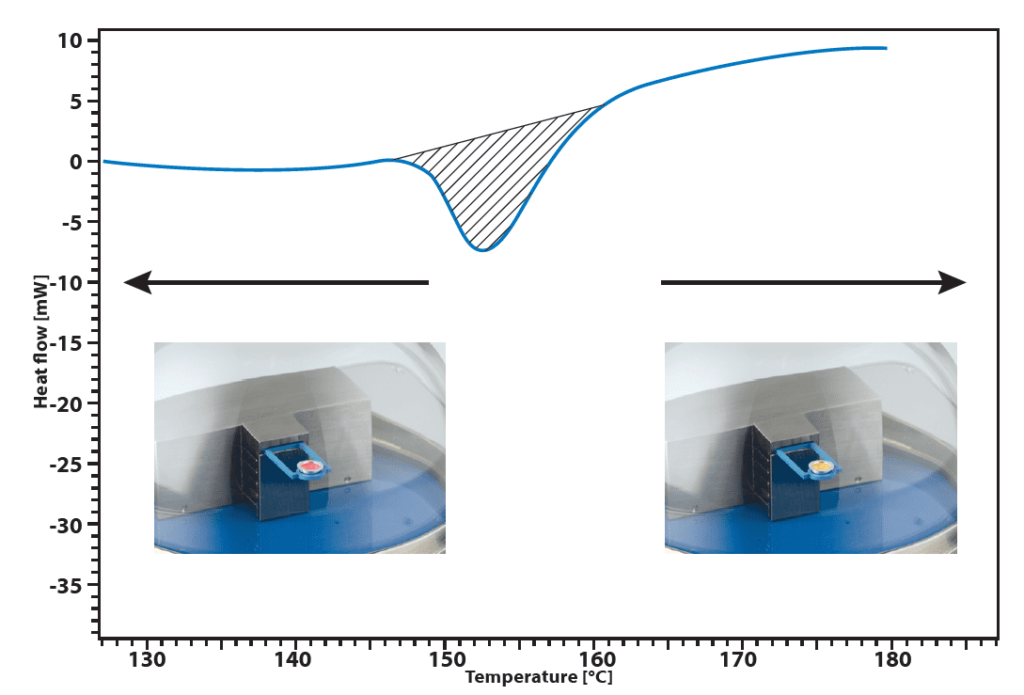

W klasycznych przyrządach DSC próbki nie można obserwować podczas pomiaru. Obserwacja może dostarczyć dalszych przydatnych informacji (tworzenie się bąbelków, oparów, zmiana koloru itp.). Grafika przedstawia przykład materiału termochromowego, przedstawiający endotermiczne przejście fazowe w temperaturze 160°C. Fazy mają różne kolory, a zmiana koloru z czerwonego na żółty jest widoczna przez przezroczystą pokrywę. Dostępna jest opcja aparatu do nagrywania obrazów.

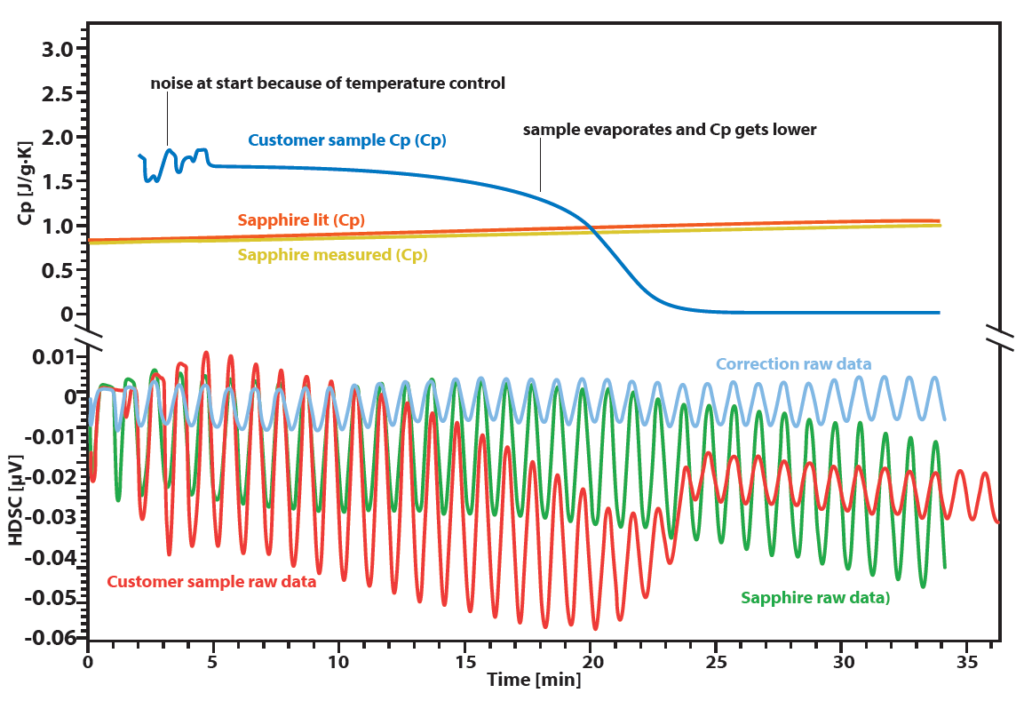

Zastosowanie: oznaczanie Cp
Pomiar przedstawia modulowany pomiar pojemności cieplnej szafiru przy szybkości nagrzewania 10 K/min przy amplitudzie 3 K. Ze względu na szybko zmieniającą się temperaturę i zmianę amplitudy spowodowaną pojemnością cieplną próbki, może być osiągana do dobra jakość sygnału pozwalającą na ocenę pojemności cieplnej z błędem zaledwie 3,5%. Jest to znacznie lepsze niż w przypadku większości klasycznych urządzeń DSC.
