TIM Tester impendacji i przewodności

TIM Tester

Zarządzanie ciepłem odpadowym, ochrona termiczna baterii i opakowań elektronicznych staje się coraz ważniejsza wraz ze wzrostem gęstości mocy tych urządzeń. Zarządzanie temperaturą tych złożonych systemów nie jest trywialne i wymaga podstawowej wiedzy na temat tego, jak komponenty i materiały interfejsów współpracują ze sobą w celu odprowadzania ciepła.

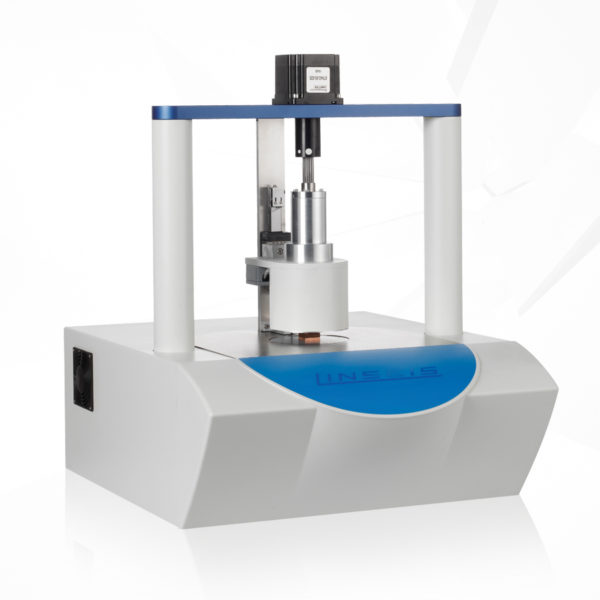

Nasz LINSEIS Thermal Interface Material Tester (TIM-Tester) to idealne rozwiązanie do optymalizacji zarządzania ciepłem w tych złożonych systemach.

Tester TIM mierzy impedancję cieplną próbek materiałów i identyfikuje pozorną przewodność cieplną dla szerokiej gamy materiałów, od ciekłych związków i past po twarde materiały stałe. Podejście jest zgodne z normą ASTM D5470.

• Automatyczna regulacja ciśnienia za pomocą siłownika elektrycznego (do 10 MPa)
• Automatyczne określanie grubości za pomocą LVDT o wysokiej rozdzielczości
• Instrumenty pracujące zgodnie z ASTM D5470
• W pełni zintegrowane, sterowane programowo urządzenie

Materiały termoprzewodzące, takie jak płyny termiczne, pasty termiczne (smary), materiały zmiennofazowe (PCM), luty lub sprężyste przewodniki termiczne są testowane automatycznie poprzez przyłożenie ciśnienia do 10 mPa (dla próbki o średnicy 25 mm) i temperatury do 300°C po gorącej stronie.

Interfejs oprogramowania umożliwia automatyczną obsługę przyrządu w szerokim zakresie temperatur i ciśnień, a wszystkie parametry testowe są rejestrowane w czasie rzeczywistym. Daje to użytkownikowi swobodę pełnego eksplorowania eksperymentalnej przestrzeni projektowej w celu optymalizacji materiałów. Uchwyt próbki został zaprojektowany z myślą o elastyczności rozmiaru próbki i kształtu, aby pomieścić części o rzeczywistej wielkości.

Typowe próbki obejmują ciała stałe, pasty, podkładki i inne. Różne słupki miernika do różnych zastosowań (w zależności od impedancji termicznej próbek materiałów i zakresu temperatur).

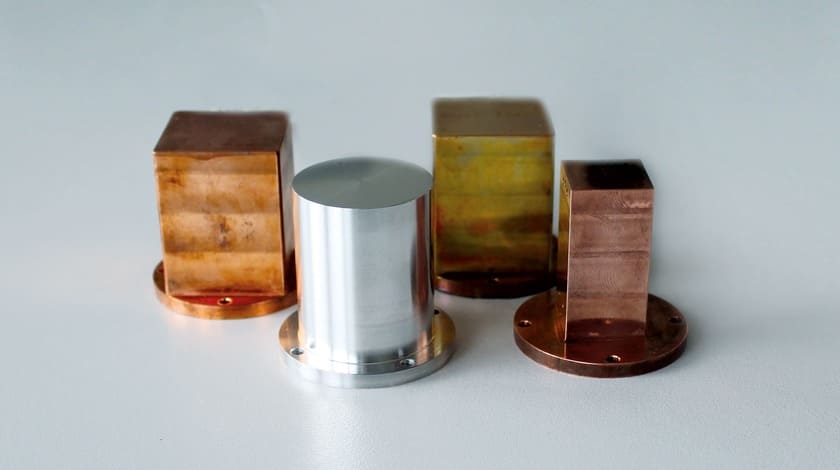

exchangeable meter bars

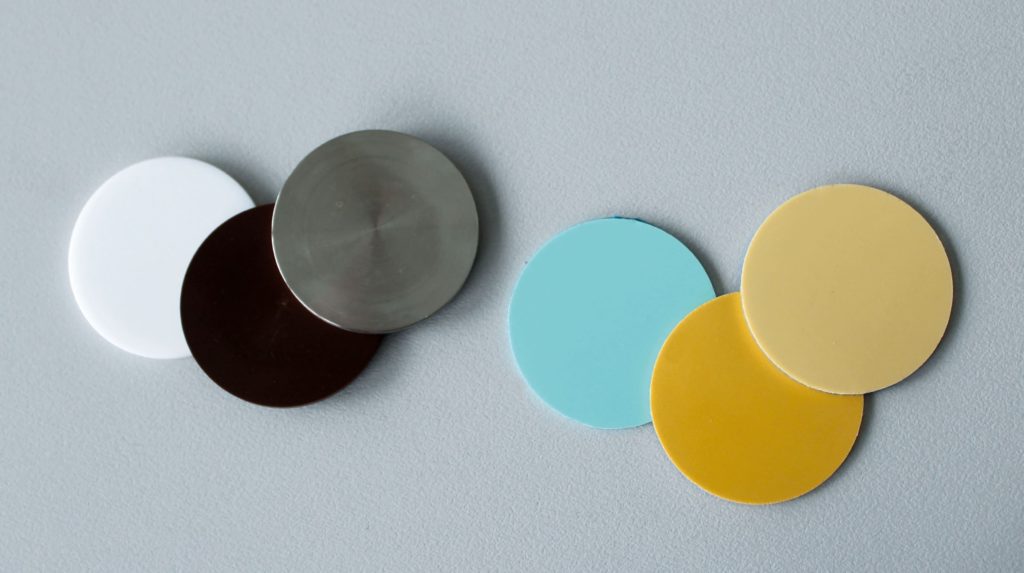

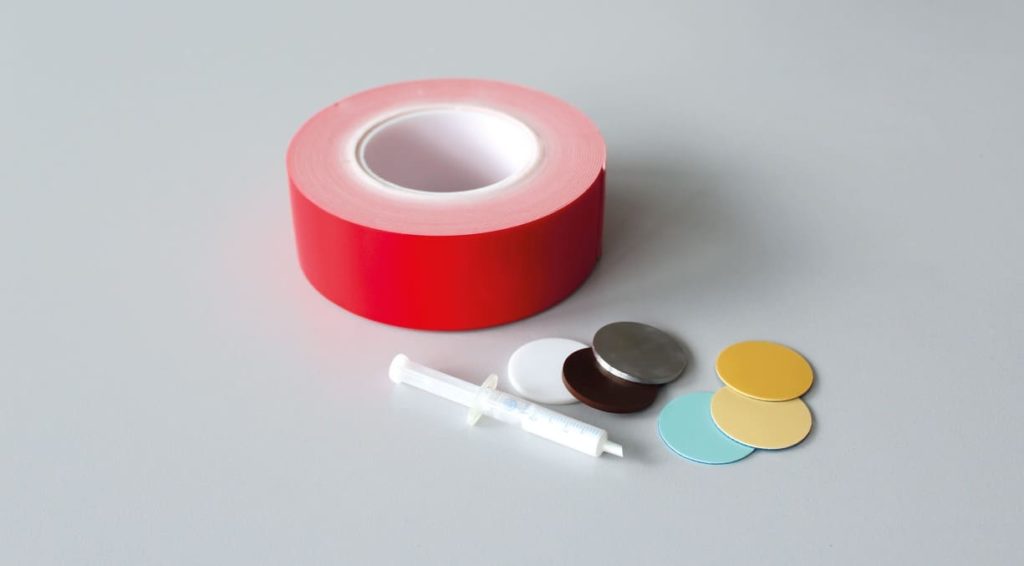

Different samples of thermal interface materials

Solid samples and TIM Pads

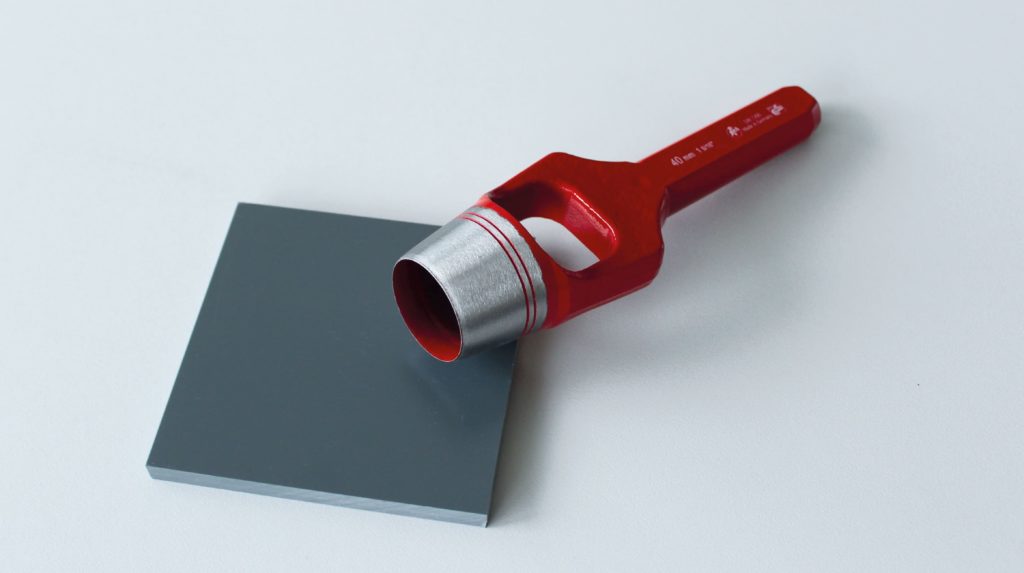

Cutting tool for sample preparation

Zasada działania

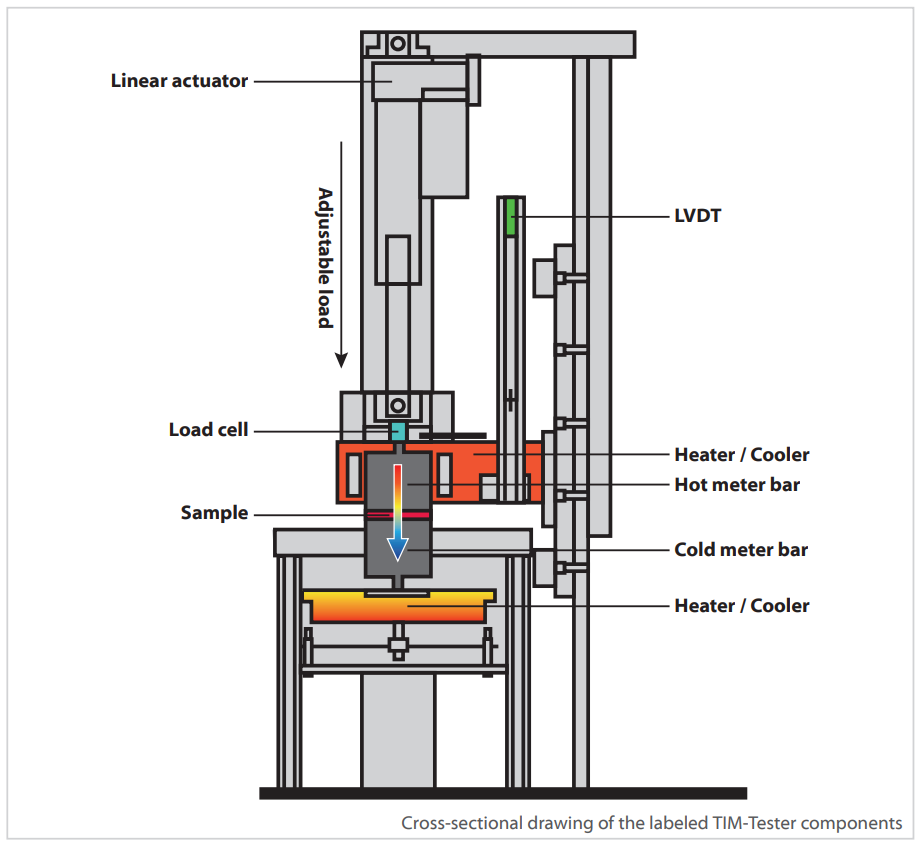

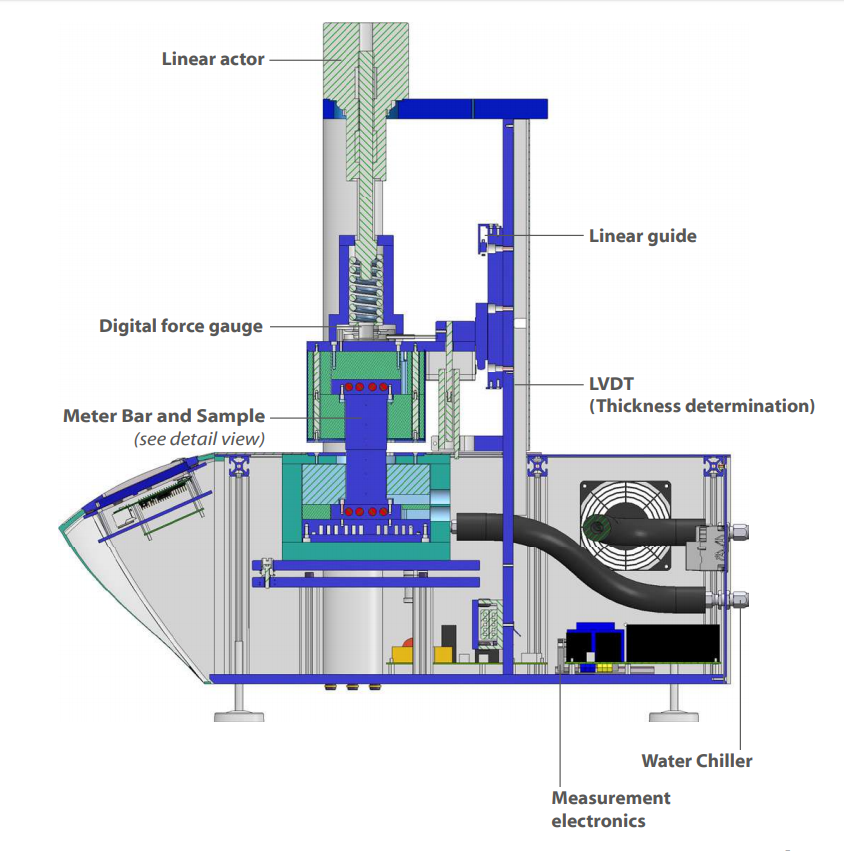

Próbka jest umieszczana pomiędzy prętem miernika temperatury ciepłej i zimnej, przy czym pręt miernika temperatury ciepłej jest podłączony do regulowanego stopnia ogrzewania, a pręt miernika zimna jest podłączony do sterowanego termostatem, chłodzonego cieczą radiatora. Nacisk na próbkę może być automatycznie regulowany za pomocą zintegrowanego siłownika elektrycznego (pod względem stabilności nacisku w stosunku do temperatury). Wymiary próbki (grubość) można wprowadzić ręcznie lub zmierzyć (i kontrolować) za pomocą zintegrowanego czujnika.

Strumień ciepła przez próbkę jest mierzony za pomocą kilku czujników temperatury, które są umieszczone w znanej odległości wewnątrz każdego z prętów miernika. Impedancję termiczną można uzyskać ze spadku temperatury spowodowanego przez materiał próbki, wykorzystując do obliczeń jego geometrię. W celu uzyskania pozornej przewodności cieplnej można wykreślić impedancję cieplną próbki jedno- i wielowarstwowej w funkcji grubości odpowiedniej próbki.

Specyfikacja

*Specs depend on configurations

Oprogramowanie

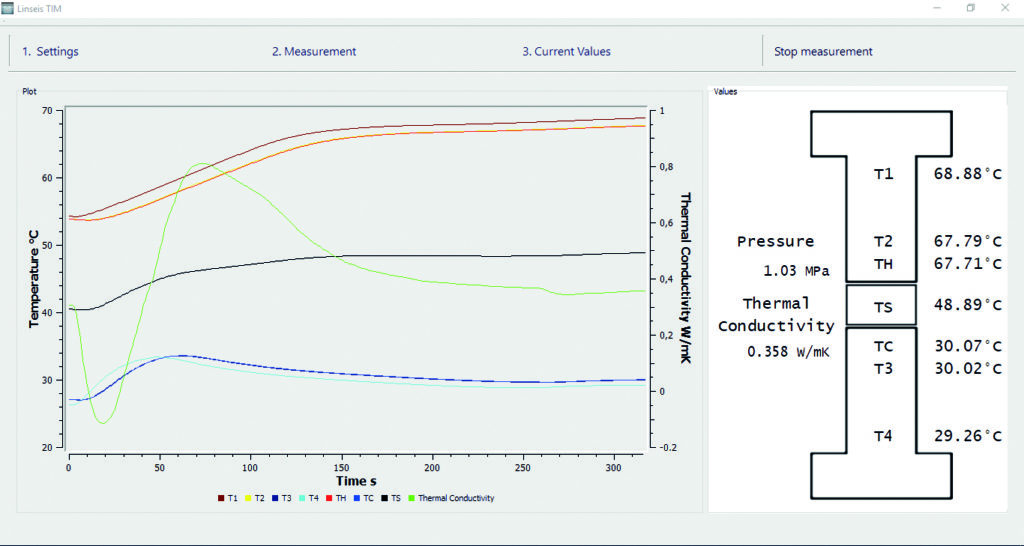

Całkowicie nowe oprogramowanie Rhodium znacznie usprawnia przepływ pracy, ponieważ intuicyjna obsługa danych wymaga jedynie minimalnego wprowadzania parametrów. AutoEval oferuje użytkownikowi cenne wskazówki podczas oceny standardowych procesów, takich jak oznaczanie impedancji cieplnej lub przewodności cieplnej.

• Pakiety oprogramowania są kompatybilne z najnowszym systemem operacyjnym Windows
• Skonfiguruj pozycje menu
• Segmenty ogrzewania, chłodzenia lub czasu przebywania sterowane programowo
• Sterowane programowo określanie grubości, regulacja siły/ciśnienia
• Łatwy eksport danych (raport z pomiarów)
• Wszystkie specyficzne parametry pomiarowe (Użytkownik, Laboratorium, Próbka, Firma itp.)
• Opcjonalne hasła i poziomy użytkownika
• Wiele wersji językowych, takich jak angielski, niemiecki, francuski, hiszpański, chiński, japoński, rosyjski itp. (do wyboru przez użytkownika)

Zastosowanie

Zastosowanie: Pomiar Vespel™ (przy 50°C, 1MPa)

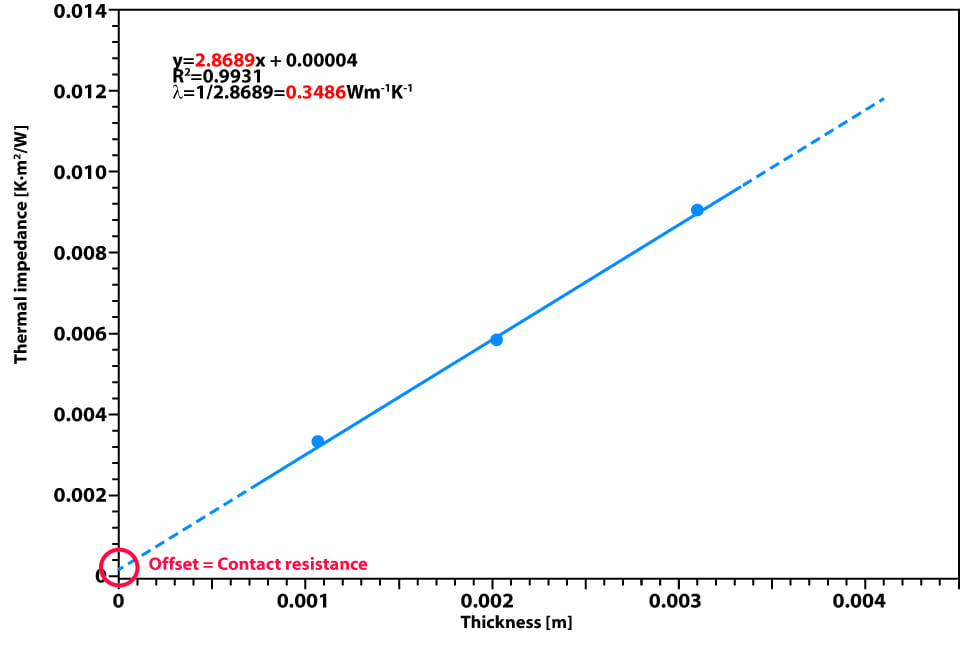

Pomiar impedancji cieplnej (przewodności cieplnej) próbki Vespel™ o wymiarach 25mm x 25mm w temperaturze 50°C (TH=70°C, TC=30°C) i nacisku 1 MPa. Zmierzono trzy różne próbki o grubości od 1,1 mm do 3,08 mm w celu określenia pozornej przewodności cieplnej i rezystancji termicznej kontaktu (za pomocą regresji liniowej).

Zastosowanie: Zależny od temperatury pomiar Vespel™

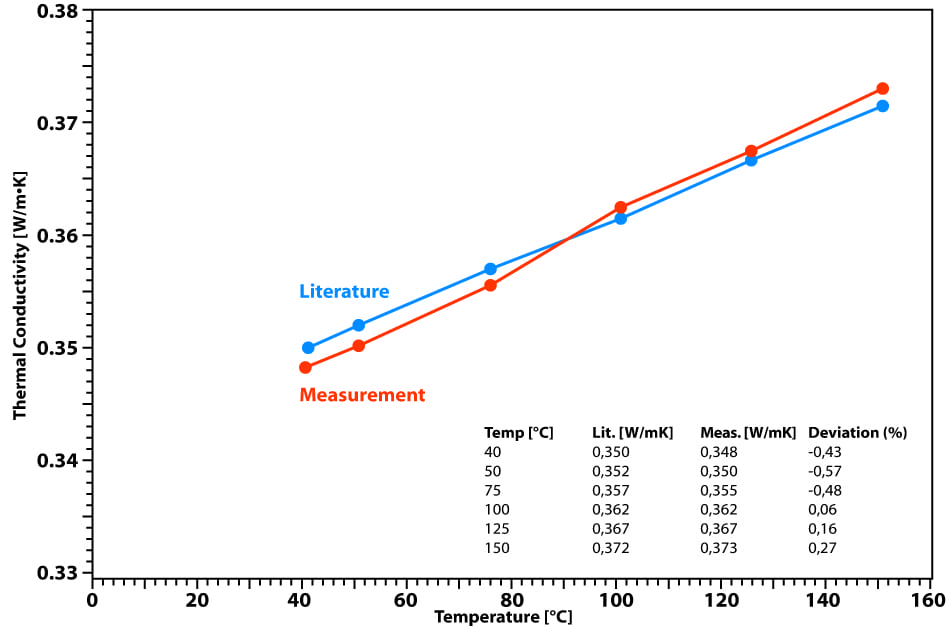

Wykres zależnej od temperatury pozornej przewodności cieplnej próbki Vespel™ o wymiarach 25 mm x 25 mm w temperaturze od 40°C do 150°C i przy stałym nacisku 1 MPa.

Zastosowanie: Zależny od temperatury pomiar Vespel™

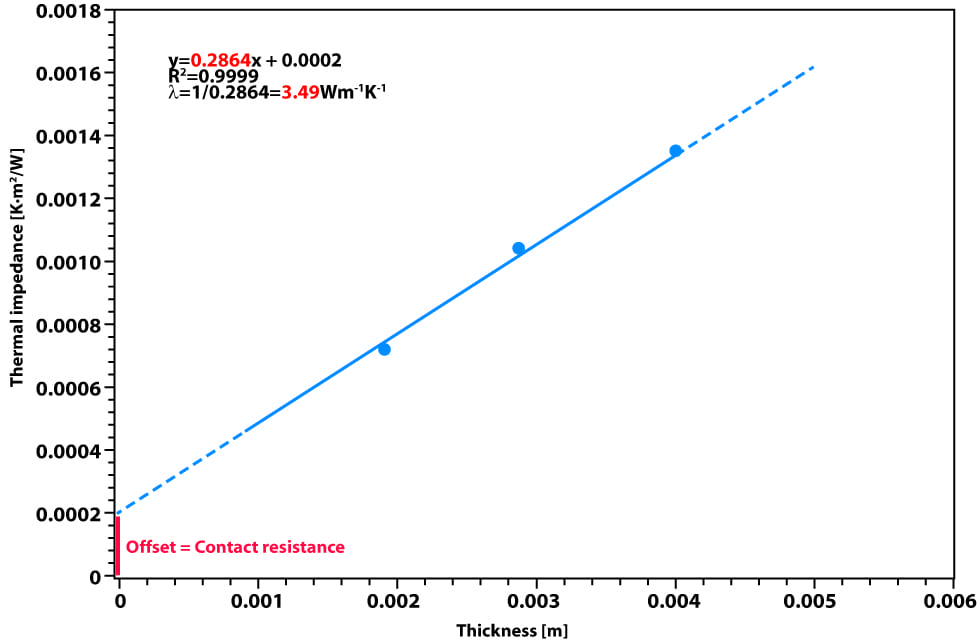

Pomiar impedancji cieplnej (przewodności cieplnej) podkładki termoprzewodzącej o wymiarach 25 mm x 25 mm (próbka typu 2) w temperaturze 50°C (TH=70°C, TC=30°C). Zmierzono trzy różne próbki o grubości od 2,01 mm do 3,02 mm w celu określenia rezystancji termicznej kontaktu (za pomocą regresji liniowej).

Zastosowanie: Możliwe typy próbek

Typ I

Lepkie ciecze, które wykazują nieograniczone odkształcenie pod wpływem naprężenia. Należą do nich płynne związki, takie jak smary, pasty i materiały zmieniające fazę. Materiały te nie wykazują zachowania sprężystego ani tendencji do powrotu do pierwotnego kształtu po usunięciu naprężeń ugięcia.

Typ II

Lepkosprężyste ciała stałe, w których naprężenia odkształcające są ostatecznie równoważone przez wewnętrzne naprężenia materiału, co ogranicza dalsze odkształcenia. Przykłady obejmują żele, miękkie i twarde gumy. Materiały te wykazują liniowe właściwości sprężyste ze znacznym ugięciem w stosunku do grubości materiału.

Typ III

Elastyczne ciała stałe, które wykazują znikome ugięcie. Przykłady obejmują ceramikę, metale i niektóre rodzaje tworzyw sztucznych.
