Opis
Dylatometr optyczny z kamerą

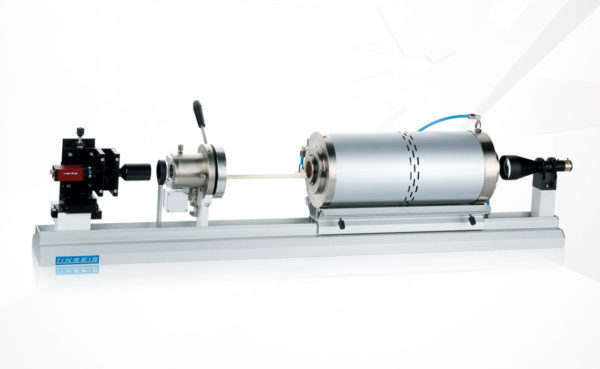

Dylatometr optyczny DIL L74
Zasada pomiaru
Dylatometr optyczny DIL L74 OD został opracowany z myślą o wymagających zastosowaniach w przemyśle szklarskim, ceramicznym, metalowym i energetycznym. Kamera CCD o wysokiej rozdzielczości umożliwia wizualną analizę ekspansji próbki w czasie rzeczywistym, w postaci pojedynczej klatki lub sekwencji wideo.
Dużą zaletą tej metody jest to, że próbka nie jest obciążana żadną siłą. W przypadku miękkich próbek lub próbek, które topią się podczas pomiaru, prowadzi to do wyniku, który nie jest zniekształcony przez nacisk styku.
Oprogramowanie ewaluacyjne LINSEIS zawiera kilka funkcji korekcji i analizy. Unikalna pozioma konstrukcja umożliwia najbardziej wymagające zastosowania.
Specjalny adapter ciało stałe-ciecz umożliwia pomiary rozszerzalności/objętości ciał stałych, cieczy i przejść fazowych ciało stałe – ciecz. Dostępne są również specjalne uchwyty do próbek do pomiaru sztywnych folii, co pozwala uniknąć błędów pomiaru spowodowanych siłami popychacza jak w klasycznym dylatometrze.
Cechy
- Bezkontaktowy pomiar rozszerzalności
- Kamera CCD o wysokiej rozdzielczości
- Fleksymetr optyczny
W dylatometrze optycznym próbka jest porównywana z wzorcem podczas pomiaru. Wynikiem jest różnica między dwiema liniami. Pole widzenia ma powierzchnię 3,3 x 2,8 mm.

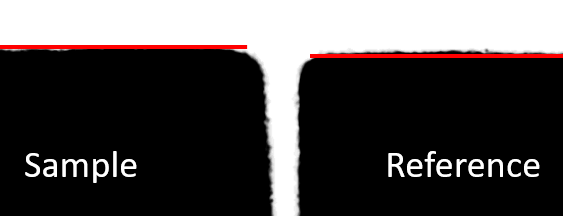

Wykrywanie dylatometru optycznego próbki i odniesienia
Specyfikacja
| Modell | DIL L74 OD |
|---|---|
| Optical measuring system: | Optical dilatometer equipped with a high-resolution camera and fully automated focus |
| Temperature range: | -100°C up to 500°C RT up to 500/1000/1500/2000°C |
| Price range: | $$$ |
| Measuring system: | optical non contact |
| Accuracy: | up to 1 µm |
| Field of view: | 3.3 x 2.8 mm |
| Atmosphere: | oxidizing (optional: red., inert and vac.) |
| Vacuum: | up to 10E-5mbar |
| Heating rate: | 0.01 to 100°C/min (depends furnace) |
| Int. Standards: | ASTM D1857, CEN/TR 15404, BS 1016:Part 15, CEN/TS 15370-1, DIN 51730, IS 12891, ISO 540, NF M03-048 |
| Interface: | USB |

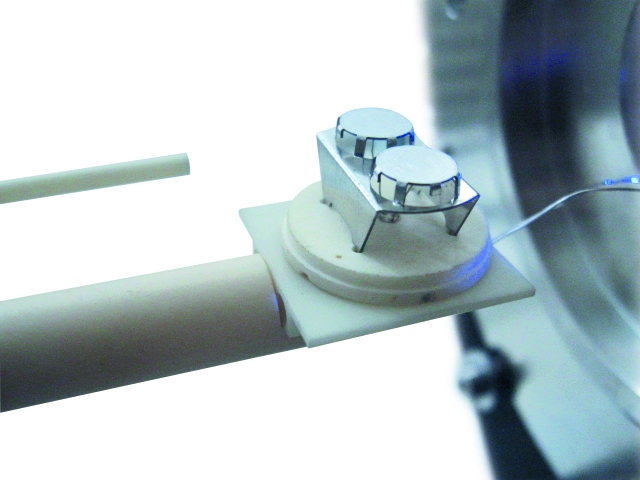

DSC – Opcja różnicowego kalorymetru skaningowego dla dylatometru optycznego
Oprogramowanie
Wszystkie instrumenty termoanalityczne LINSEIS są sterowane komputerowo. Poszczególne moduły oprogramowania działają wyłącznie w systemach operacyjnych Microsoft® Windows®. Kompletne oprogramowanie składa się z 3 modułów: kontrola temperatury, akwizycja danych i ocena danych. 32-bitowe oprogramowanie zawiera wszystkie niezbędne funkcje do przygotowania, wykonania i oceny pomiaru dylatometru.
Cechy ogólne
- Program umożliwiający edycję tekstu
- Bezpieczeństwo danych w przypadku awarii zasilania
- Zabezpieczenie przed pęknięciem termopary
- Powtarzalne pomiary przy minimalnym wprowadzaniu parametrów
- Ocena pomiaru prądu
- Porównanie krzywych do 32 krzywych
- Przechowywanie i eksport ocen
- Eksport i import danych ASCII
- Eksport danych do MS Excel
- Analiza wielometodowa (DSC TG, TMA, DIL itp.)
- Funkcja zoomu
- 1 i 2 wyprowadzenie
- Programowalna kontrola gazu
- Pakiet oceny statystycznej
- Bezpłatne skalowanie
