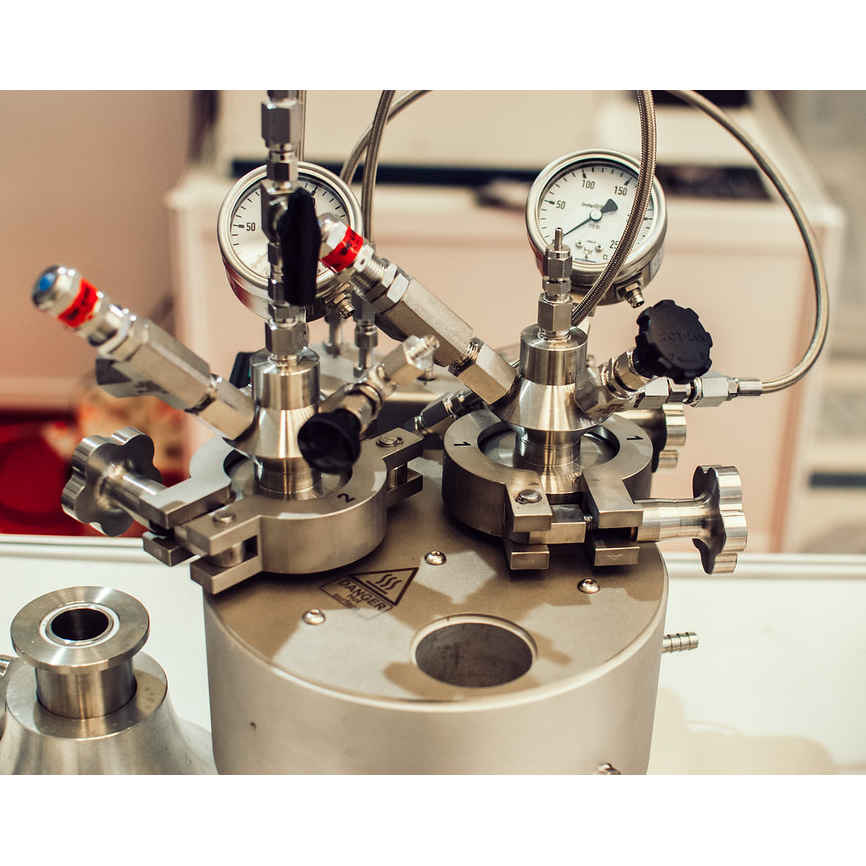

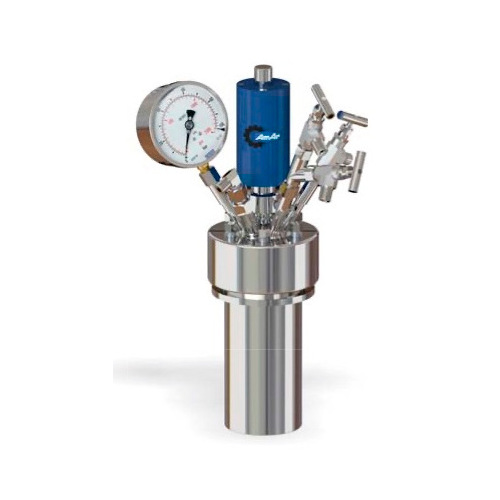

Reaktory ciśnieniowe metalowe

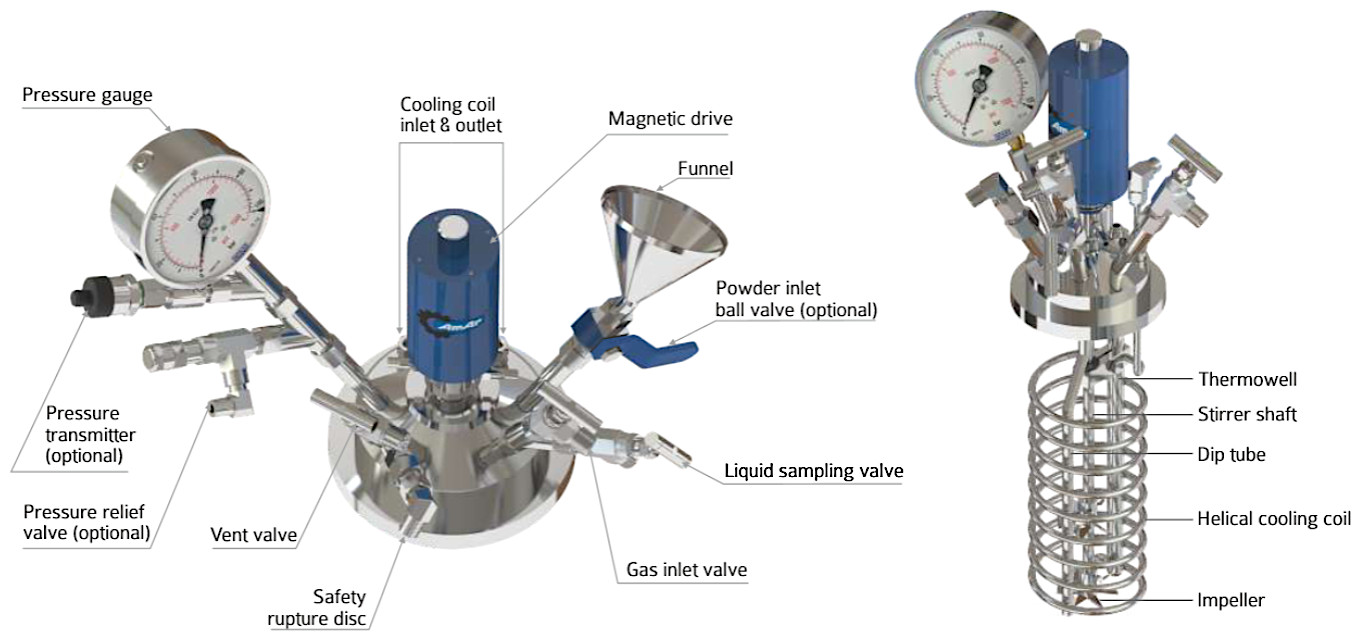

Akcesoria

Regulator masowy przepływu (MFC)

Masowy regulator przepływu gazu (pracujący w trybie kontroli przepływu lub ciśnienia). Z licznikiem dla dowolnego pojedynczego gazu (do 50 L/min). Przy zamawianiu należy podać rodzaj gazu, zakres ciśnienia, zakres przepływu i wymagany tryb pracy. Należy zamówić również cyfrowy przetwornik ciśnienia.

Cyfrowy wskaźnik ciśnienia

Cyfrowy wskaźnik ciśnienia wraz z przetwornikiem z SS-316 jako dodatek do manometru

Zawór upuszczający

Zawór spustowy nadmiarowego ciśnienia (SS-316) z O-ringiem z Kalrezu (maksymalna temperatura pracy 250°C) pełniący rolę zaworu bezpieczeństwa. Służy jako dodatkowe zabezpieczenie wraz ze standardowo instalowanym dyskiem bezpieczeństwa.

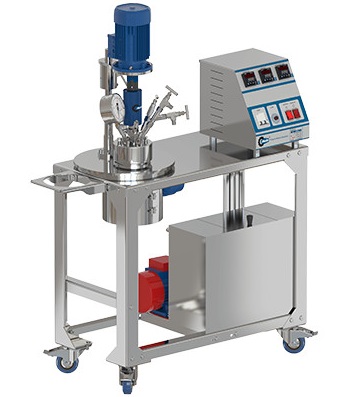

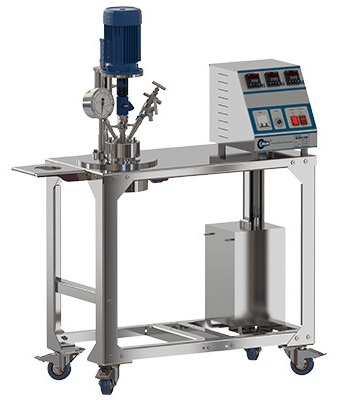

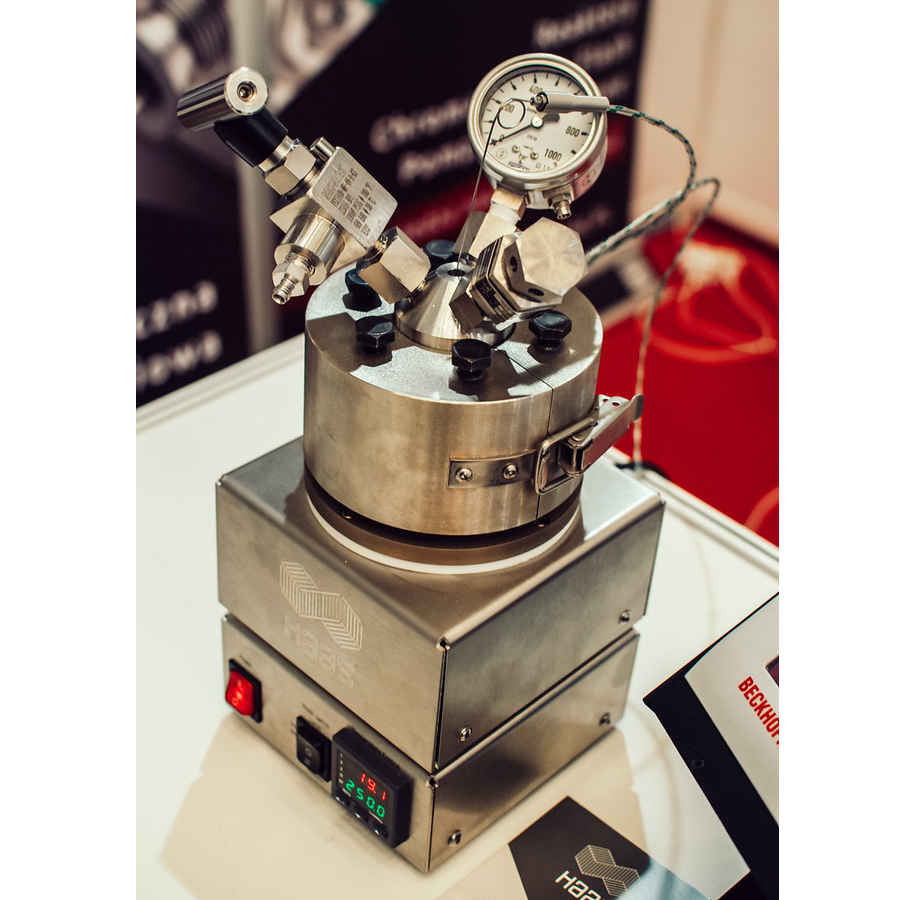

Standardowy panel kontrolny

Panel sterowania z następującymi elementami:

• Programowalny regulator temperatury PID z alarmem temperaturowym
• Kontroler sterowania prędkością mieszadła (dla reaktorów z mieszaniem mechanicznym)
• Kontroler/regulator ciśnienia (opcja dodatkowa)

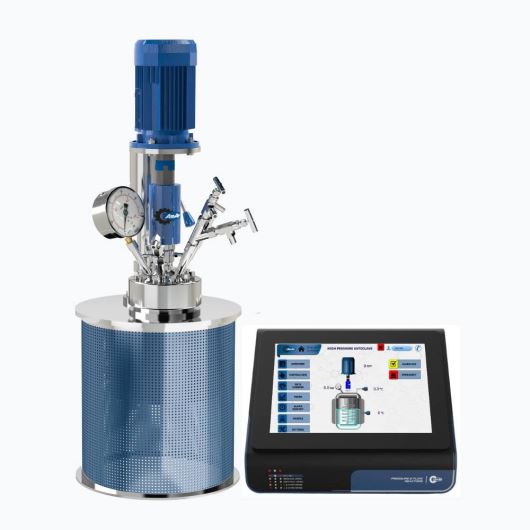

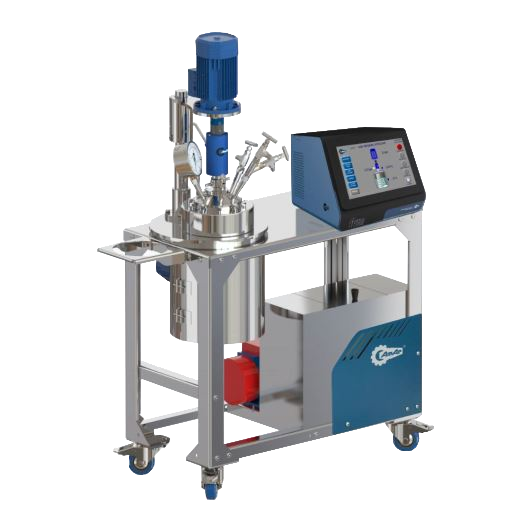

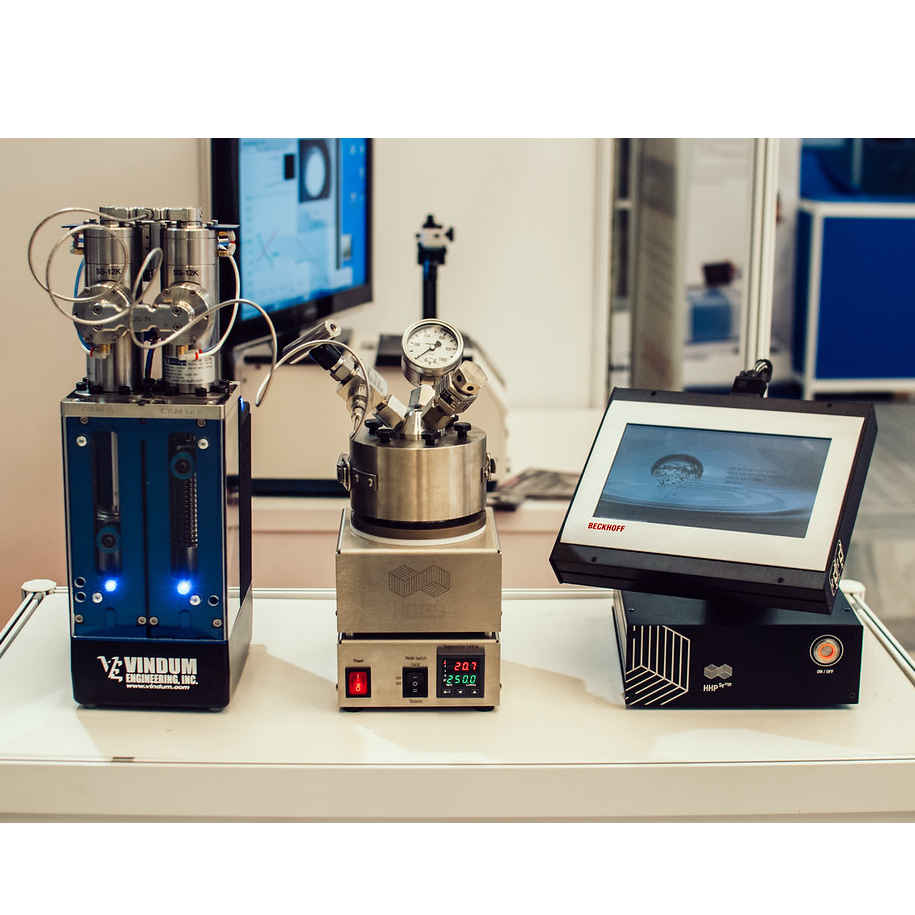

Dotykowy panel kontrolny

7” dotykowy panel kontrolny z oprogramowaniem i adapterem RS485-232 do wyświetlania bieżącego stanu procesu, zbierania danych i zdalnego ustawiania parametrów (ciśnienia, alarmy i prędkości mieszania).

Uwaga: Jeżeli nie określono inaczej, to długość kabla pomiędzy panelem a komputerem wynosi 5m.

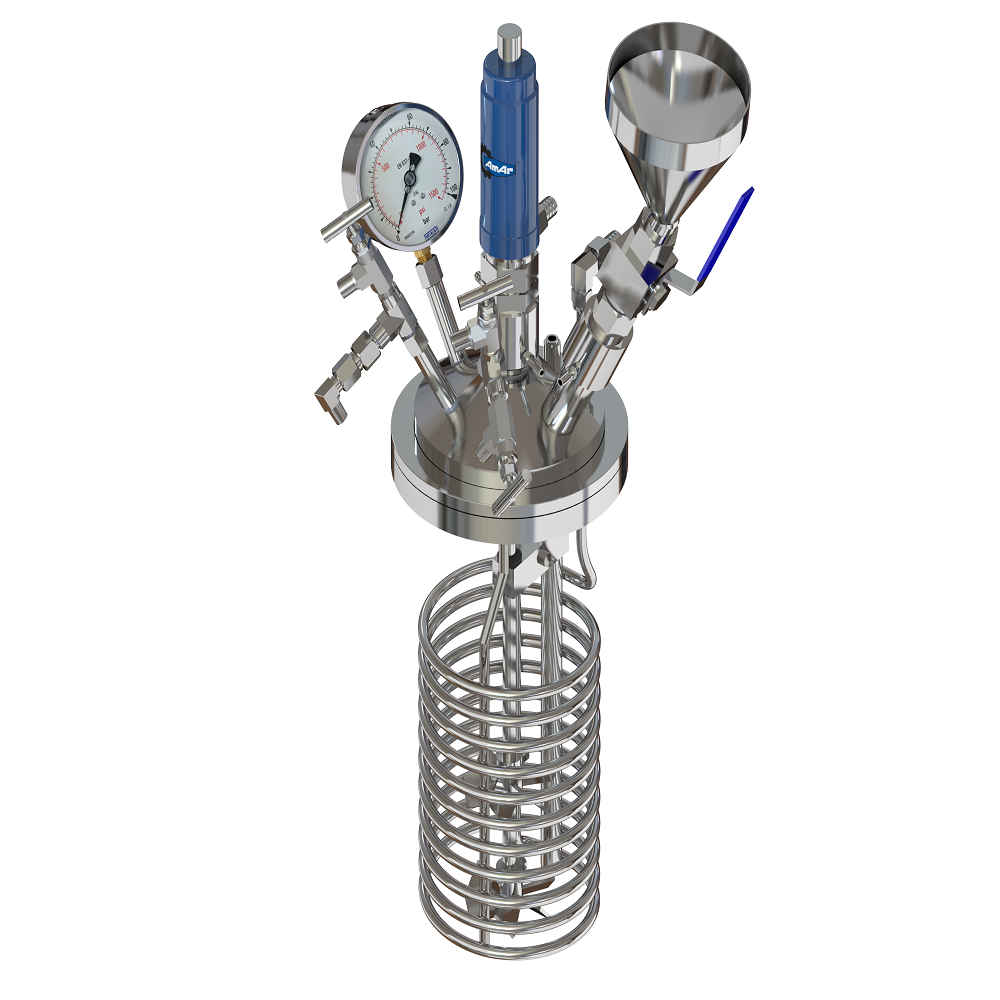

Układ do szybkiego schładzania reakcji

Składa się z pompy, zbiornika na wodę i węży do cyrkulacji wody w wewnętrznej wężownicy chłodzącej w celu szybszego chłodzenia.

Regulator ciśnienia zwrotnego

Montowany jest na przewodzie odpowietrzającym w celu utrzymania stałego ciśnienia wewnątrz reaktora. Ciśnienie można wstępnie ustawić ręcznie, pneumatycznie lub elektronicznie. Po przekroczeniu ustawionego ciśnienia nadciśnienie jest uwalniane, aż ciśnienie w autoklawie stanie się równe lub niższe od ustawionego ciśnienia. Redukcja ciśnienia jest powolna i stopniowa, a ustawione ciśnienie można zmieniać w dowolnym momencie.

a) Ręczny regulator ciśnienia wstecznego: Ciśnienie można początkowo ustawić na manometrze, ręcznie obracając pokrętło, aż zacznie wydobywać się gaz.

b) Elektronicznie uruchamiany cyfrowy pneumatyczny regulator ciśnienia wstecznego: W tym przypadku ciśnienie jest ustawiane cyfrowo i może być zwalniane z zadaną szybkością uwalniania ciśnienia. (wymagany jest dopływ powietrza 6 bar).

c) Sterowany pneumatycznie reduktor ciśnienia wstecznego: Do ​​działania reduktora należy zapewnić dopływ powietrza/gazu N2 o wymaganym ciśnieniu.

Kosz na katalizator

Koszt można stosować do utrzymywania katalizatora tak, aby nie uległ on rozproszeniu lub zniszczeniu w masie reakcyjnej. Kosz katalizatora może być statyczny, czyli nieruchomy, lub dynamiczny, który obraca się wraz z wirnikiem. Jest dostępny dla objętości reaktora 500 ml i większych. Kosze wykonane są z siatki drucianej z SS-316.

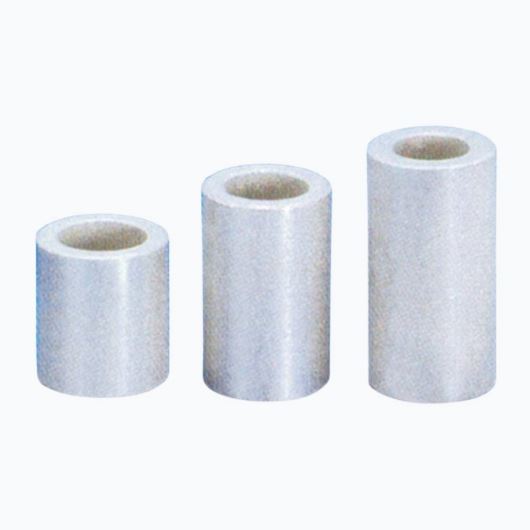

Filtry katalizatora

Są to małe spiekane filtry kubkowe SS-316 o średnicy porów 7 mikronów, które są przykręcone do dolnej części rurki zanurzeniowej do pobierania próbek, dzięki czemu katalizator nie wydostaje się podczas pobierania próbek cieczy. Filtry katalityczne są dostępne dla autoklawów o pojemności od 500 ml do 100 litrów. W zależności od dostępności i zgodności projektu można dostarczyć filtr o różnych rozmiarach i rozmiarach mikronów.

Elektrozawór

Zawory te można podłączyć na wlocie lub wylocie reaktorów do sterowania ciśnieniem. Wymagane jest również zamówienie cyfrowego wskaźnika ciśnienia.

Zawór dennicowy do przepłukiwania reaktora

W przypadku autoklawów o pojemności 5 L i większej zawór ten jest dostarczany w standardzie. W przypadku reaktorów o objętości od 500 ml do 5 litrów jest to dodatek opcjonalny, ponieważ naczynie można łatwo podnieść i opróżnić ręcznie. Zawór może być wykonany z SS-316, Hastelloy C lub Inconelu.

Butlowy reduktor ciśnienia

Reduktor butlowy ze stali nierdzewnej dla H₂ (butle do 140 bar) z manometrem na wejściu i wyjściu, elastyczny wąż 4m, zawór zwrotny.

Zbiorniki do dozowania pod ciśnieniem

Zbiornik do dozowania cieczy/gazów/katalizatorów pod ciśnieniem w czasie prowadzenia reakcji. Ciśnienie konstrukcyjne: 100 bar.

Wymienne mieszadła

Różne typy wirników mogą być dostarczane lub dobierane w zależności od reakcji. Poniżej znajdują się różne typy wirników:

• Wirnik turbiny Pitch Blade do reakcji ciecz-ciecz
• Wał drążony z wirnikiem indukcyjnym do reakcji gaz-ciecz
• Wirnik kotwiczny do materiałów o wysokiej lepkości
• Wirnik spiralny do materiałów o dużej lepkości

Czujniki

Do reaktorów możliwy jest montaż czujników takich jak: czujnik poziomu cieczy, czujnik pH, czujnik mętności itd.

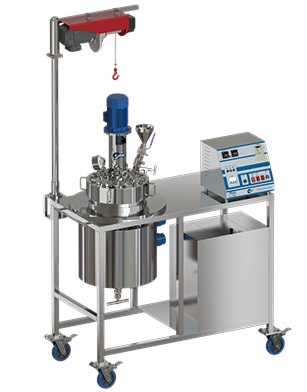

Układ podnoszenia

W przypadku autoklawów o pojemności od 10 do 250 litrów i konstrukcji z wyjmowaną głowicą, głowica i naczynie są zbyt ciężkie, aby można je było podnosić ręcznie. W związku z tym możliwym rozwiązaniem jest zastosowanie podnośnika.

Są 2 opcje:

• Elektryczny podnośnik
• Hydrauliczny układ podnoszenia pokrywy

System chłodzenia napędu magnetycznego i cyfrowego przetwornika ciśnienia

Zarówno sprzęgło magnetyczne, jak i cyfrowy czujnik ciśnienia powinny być chłodzone w trakcie ogrzewania reaktora. Znacząco wydłuża to żywotność obu elementów i pozwala na zaoszczędzenie wody.

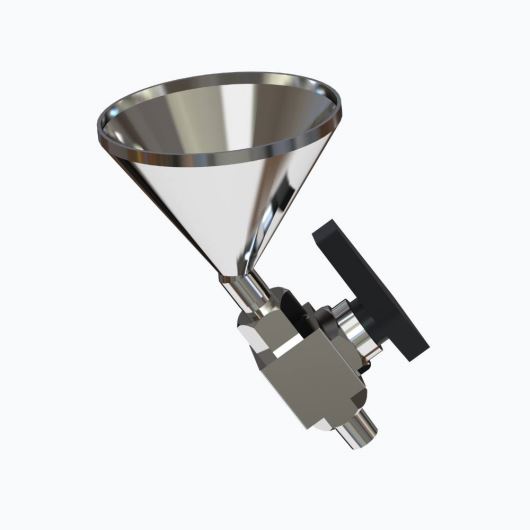

Zawór z lejkiem

Dla autoklawów o pojemności 10 l i większej ten zawór jest dostarczany standardowo. W przypadku objętości od 500 ml do 10 l jest opcjonalny, ponieważ głowicę można łatwo otworzyć. Zawór kulowy może być wykonany z SS-316 lub Hastelloy C.

Odbieralnik

Jest on podłączony na wylocie płaszcza i rurki lub skraplacza zwrotnego w celu oddzielnego zbierania kondensatu. Jest oferowany w objętości do 5 litrów, jego materiałem konstrukcyjnym jest SS316 lub Hastelloy C. Większe objętości i inne materiały mogą być oferowane na życzenie. Opcjonalnie może być wyposażony we wskaźnik poziomu cieczy.

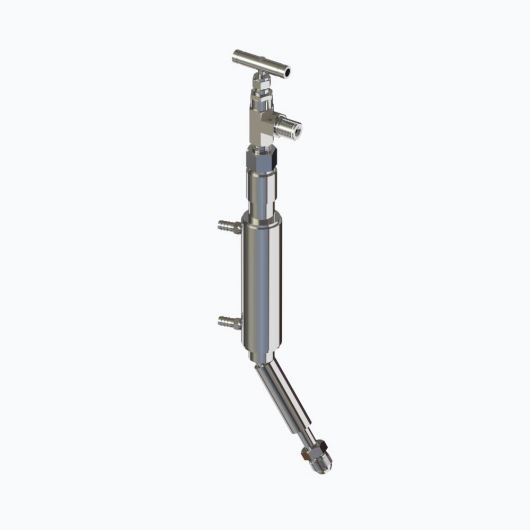

Chłodnica zwrotna

Jest to jednorurowy wymiennik ciepła SS-316 z płaszczem, z materiałem uszczelniającym wewnątrz, używanym do zawracania kondensatu z powrotem do reaktora i odprowadzania nieskroplonych oparów. Jest podłączony bezpośrednio do pokrywy autoklawu i pracuje pod pełnym ciśnieniem autoklawu. Na dole chłodnicy zwrotnej można podłączyć naczynie odbiorcze z zaworem do odprowadzania wody zwrotnej. Jest dostępny w powierzchni 0,01, 0,02 lub 0,05 m². Większa powierzchnia i inne materiały mogą być oferowane na życzenie.

Wymiennik płaszczowo-rurowy

Płaszczowo-rurowy wymiennik ciepła SS-316 z przepływem zwrotnym do destylacji lub skraplania. Ciśnienie pracy do 10 bar. Jest oferowany w opcjach 0,1, 0,2, 0,5, 1 i 2 m². Kondensat można zbierać oddzielnie w odbiorniku lub opcjonalnie zawracać z powrotem do reaktora. Większa powierzchnia, ciśnienie i inne materiały mogą być dostarczone na żądanie.
