Analiza powierzchniowa

Analiza właściwości powierzchniowych jest kluczowa w badaniach materiałów i cieczy, pozwalając na precyzyjną ocenę zwilżalności, napięcia powierzchniowego, energii powierzchniowej oraz chłonności. Te parametry mają ogromne znaczenie w przemyśle chemicznym, kosmetycznym, powłokowym, elektronicznym oraz biomedycznym. Dokładne pomiary powierzchni pozwalają na optymalizację procesów produkcyjnych, poprawę jakości materiałów i projektowanie powłok o pożądanych właściwościach adhezyjnych lub hydrofobowych.

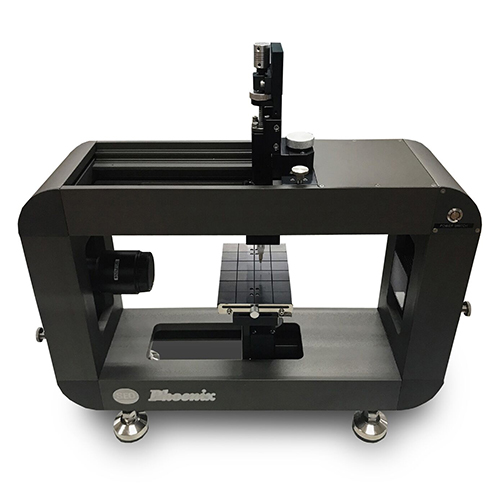

Phoenix-MT(M) – System ręcznej kontroli kropli

  • Maksymalny rozmiar próbki: 400 mm (szer.) × 150 mm (wys.) × ∞ (gł.)
  • Kamera CMOS USB 3.0 o rozdzielczości 640 × 480 pikseli, do 500 kl./s, z obiektywem o 6-krotnym zoomie
  • Źródło światła: moduł białych diod LED
  • Stół pomiarowy: stały (bez stolika przesuwnego w osiach X i Y)
  • Zakres pomiaru kąta zwilżania: 0–180°, dokładność ±0,1°

Oprogramowanie Surfaceware:

  • Pomiar statycznego kąta zwilżania
  • Obliczanie energii powierzchniowej
  • Pomiar napięcia powierzchniowego metodą kropli wiszącej (zakres: 0,01–2000 mN/m)
  • Baza danych pomiarowych
  • Porównywanie wyników
  • Dokładny kalkulator objętości kropli
  • Automatyczne usuwanie zakłóceń obrazu poprzez wybór obszaru zainteresowania (ROI)
  • Eksport danych do programu Excel

Opcjonalnie:

  • Konfiguracja z wieloma strzykawkami (ok. 3 szt.)

Akcesoria standardowe:

  • Strzykawki 3 mL (10 szt.)
  • Igły (27G, 22G – po 10 szt. z każdego typu)
  • Obrazy kalibracyjne (kąty: 30°, 60°, 120° ±0,5°)
  • Instrukcja obsługi

Interfejs: USB 3.0

Wymiary urządzenia: 600 mm (szer.) × 160 mm (gł.) × 550 mm (wys.)

Goniometr Phoenix-MT(M)

Goniometry – precyzyjna ocena zwilżalności

Goniometry służą do pomiaru kąta zwilżania kropli cieczy na powierzchni materiału. Na tej podstawie możliwa jest ocena energii powierzchniowej, rozpływu cieczy i sił adhezyjnych. Pomiary mogą być wykonywane w trybie statycznym lub dynamicznym, co pozwala na pełną charakterystykę powierzchni w różnych warunkach.

Praktyczne zastosowania goniometrów

  • Kontrola powłok hydrofobowych i hydrofilowych

  • Badania adhezji farb, lakierów i klejów

  • Analiza powierzchni półprzewodników i elektroniki

  • Badania biomateriałów i implantów

  • Optymalizacja procesów kosmetycznych i detergentowych

Porównanie przykładowych modeli

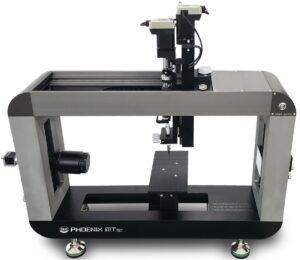

Phoenix MT

  • Zakres pomiarowy: 0–180°

  • Rozdzielczość: ±0,1°

  • Funkcje:

    • Pomiar statyczny i dynamiczny kąta zwilżania

    • Kalkulacja energii powierzchniowej, geometrii kropli, zwilżalności, współczynnika rozpływu i pracy adhezji

    • Automatyczna rejestracja obrazu przez kamerę

    • Innowacyjna komora termiczna do niskich i wysokich temperatur oraz różnych mieszanek atmosfer gazowych

    • Uchylny stolik

    • Opcje: automatyczne dozowanie zadanej objętości kropli i funkcja detekcji styku kropli z podłożem

    • Przyjazne oprogramowanie z szeroką bazą danych

Więcej na stronie producenta

Goniometr S-EO, SEO Phoenix-MT(C)

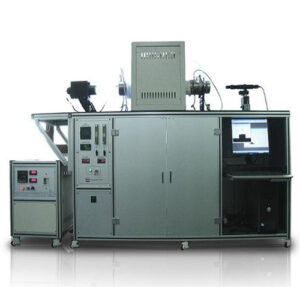

Phoenix HT

  • Zakres pomiarowy: 0–180°

  • Rozdzielczość: ±1°

  • Funkcje:

    • Pomiar w wysokich temperaturach

    • Piec i komora termiczna

    • Przedmuch gazem

Więcej na stronie producenta

Goniometr S-EO, SEO Phoenix

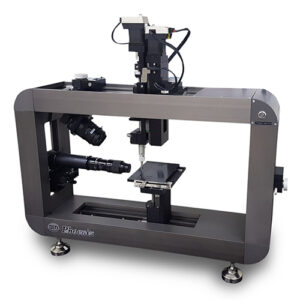

Phoenix Pico-Nano

  • Zakres pomiarowy: Dostosowany do mikro próbek

  • Funkcje:

    • Pomiar mikrokropel na włóknach i włosiu

    • Piezoelektryczny system dozowania

Więcej na stronie producenta

Goniometr S-EO, SEO Phoenix

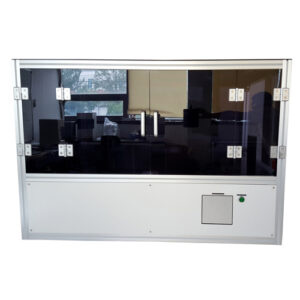

Phoenix 600

  • Zakres pomiarowy: Dostosowany do pracy z wieloma dozownikami

  • Funkcje:

    • System z wieloma dozownikami

Więcej na stronie producenta

Goniometr S-EO, SEO Phoenix

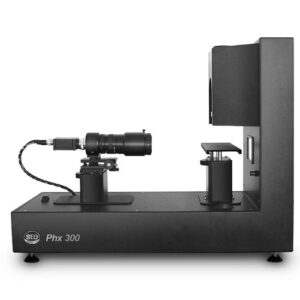

Phoenix 300

  • Zakres pomiarowy: Dostosowany do pomiaru płyt półprzewodnikowych

  • Funkcje:

    • System dla badań płyt półprzewodnikowych

Więcej na stronie producenta

Goniometr S-EO, SEO Phoenix

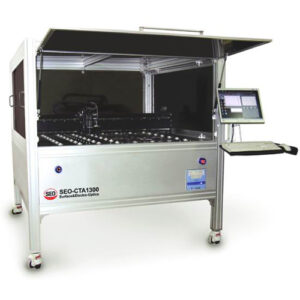

CTA

  • Zakres pomiarowy: Dostosowany do płyt i ekranów

  • Funkcje:

    • System dla badań płyt i ekranów

Więcej na stronie producenta

Goniometr S-EO, SEO Phoenix

Tensjometry – precyzyjne pomiary napięcia powierzchniowego

Tensjometry umożliwiają dokładne pomiary napięcia powierzchniowego cieczy, energii powierzchniowej oraz zwilżalności materiałów. Urządzenia te wykorzystują różne metody pomiaru, m.in. płytkę Wilhelmy’ego, pierścień du Nouy czy metody zanurzeniowe, umożliwiając badania małych próbek oraz kontrolę temperatury i automatyczną kalibrację.

Przykładowe zastosowania tensjometrów

  • Charakterystyka nowych materiałów i powłok

  • Badania surfaktantów, emulsji i detergentów

  • Pomiar chłonności papieru, tkanin i materiałów porowatych

  • Kontrola jakości płynów technologicznych

  • Badania naukowe w chemii fizycznej i materiałowej

Porównanie przykładowych modeli

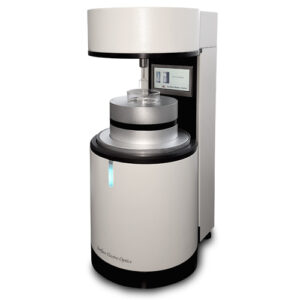

DCA-200

  • Pomiar napięcia powierzchniowego, kąta zwilżania napięcia międzyfazowego

  • Kalkulacja energii powierzchniowej

  • Wykreślanie krzywej Zisman’a

  • Kontrola temperatury

  • Zakres pomiarowy napięcia powierzchniowego: 1–1000 mN/m, rozdzielczość ±0,02 mN/m

  • Zakres pomiarowy kąta zwilżania: 0~180°

DCA-200 na stronie producenta

Tensjometr S-EO, SEO

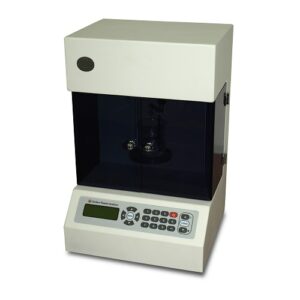

DST-60

  • Pomiar napięcia powierzchniowego i międzyfazowego metodą płyty Wilhelmy i pierścienia Du-nouy

  • Kontrola temperatury -10-100℃

  • Zakres pomiarowy: 1–1000 mN/m, dokładność ±0,01 mN/m

  • Rozdzielczość masy: 0,1 mg

  • Podest pod próbkę z automatycznym podnoszeniem

  • Wyświetlanie wyniku na ekranie LCD, możliwość eksportu danych do Excel’a

DST-60 na stronie producenta

Tensjometr S-EO, SEO

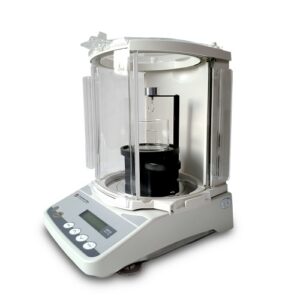

DST-30

  • Pomiar napięcia powierzchniowego i międzyfazowego metodą płyty Wilhelmy i pierścienia Du-nouy

  • Kontrola temperatury -10-100℃ (opcjonalnie)

  • Zakres pomiarowy: 1–500 mN/m, dokładność ±0,1 mN/m

  • Rozdzielczość masy: 1 mg

  • Podest pod próbkę z manualnym podnoszeniem

  • Wyświetlanie wyniku na ekranie LCD

DST-30 na stronie producenta

Tensjometr S-EO, SEO
