Zastosowanie potencjału analizy termicznej w analityce ogniw, baterii i akumulatorów

Wprowadzenie do chemii baterii

Chemia ogniw galwanicznych jest fundamentalną zasadą, która leży u podstaw funkcjonowania i charakterystyki wydajności akumulatorów. Obejmuje ona złożoną grę procesów elektrochemicznych i nauk o materiałach, które stanowią podstawę magazynowania i uwalniania energii.

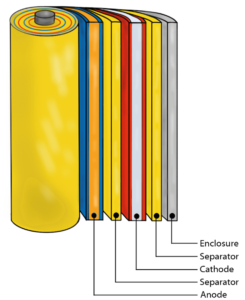

W tej grze główne komponenty akumulatora – katoda, anoda, elektrolit i separator – działają w precyzyjny sposób, aby magazynować i efektywnie uwalniać energię elektryczną.

Katoda i anoda, elektrochemiczne odpowiedniki w ogniwie akumulatorowym, poprzez swoje zależne od materiału właściwości redoks, określają kluczowe parametry, takie jak napięcie ogniwa, pojemność energetyczna i stabilność cyklu. Materiały na katodę, takie jak tlenki litu i kobaltu lub fosforan żelaza litu, oraz materiały anody, w tym grafit i kompozyty na bazie krzemu, są przedmiotem intensywnych badań w celu osiągnięcia optymalnych właściwości pod względem efektywności i gęstości energii.

Elektrolit, niezbędny składnik do przenoszenia jonów między katodą a anodą, znacząco wpływa na dynamikę przepływu jonów, a tym samym na ogólną wydajność akumulatora. Rozwój innowacyjnych elektrolitów, które zapewniają efektywny transfer jonów, a jednocześnie zwiększają stabilność termiczną i chemiczną akumulatora, jest centralnym obszarem badań.

Obejmuje to badanie zarówno ciekłych, jak i stałych form elektrolitu. Separator, mikroporowata warstwa, która przestrzennie oddziela katodę od anody, jest kluczowy dla zapobiegania wewnętrznym zwarciom. Jego przepuszczalność i integralność mechaniczna są kluczowe dla bezpieczeństwa i żywotności akumulatora. Zaawansowana konstrukcja separatora pomaga poprawić dyfuzję jonów i minimalizuje ryzyko destabilizacji termicznej. Najnowsze podejścia badawcze w technologii akumulatorów, takie jak rozwój elektrolitów stałych i akumulatorów litowo-siarkowych, mają na celu przesunięcie granic konwencjonalnych technologii litowo-jonowych. W przeciwieństwie do konwencjonalnych akumulatorów litowo-jonowych, które wykorzystują ciekłe elektrolity, elektrolity stałe są wykonane z materiału stałego, który nadal może przewodzić jony. Te elektrolity stałe eliminują wiele wad ciekłych elektrolitów, takich jak ryzyko wycieku lub łatwopalność.

Zalety elektrolitów stałych obejmują:

  1. Zwiększona gęstość energii: Zastosowanie stałych elektrolitów pozwala akumulatorowi magazynować więcej energii na mniejszej powierzchni, co skutkuje wyższą gęstością energii.
  2. Poprawa bezpieczeństwa: Stałe elektrolity są zazwyczaj niepalne, co zmniejsza ryzyko pożarów akumulatorów i ucieczki termicznej.
  3. Dłuższa żywotność: Stałe elektrolity są mniej podatne na degradację z upływem czasu, co przekłada się na dłuższą żywotność akumulatora.
  4. Krótszy czas ładowania: Niektóre stałe elektrolity umożliwiają szybszy ruch jonów, co może prowadzić do skrócenia czasu ładowania akumulatora.

Stałe elektrolity są obecnie w dużej mierze w fazie badań i rozwoju, ale wykazują potencjał znacznego poprawienia wydajności i bezpieczeństwa akumulatorów oraz przesunięcia granic obecnych technologii litowo-jonowych. Podsumowując, chemia ogniw jest kluczowym elementem w rozwoju zaawansowanych technologii akumulatorowych. Ciągłe badania i optymalizacja procesów elektrochemicznych oraz interakcji materiałów wewnątrz ogniwa akumulatorowego są kluczowe dla realizacji mocniejszych, bezpieczniejszych i bardziej zrównoważonych rozwiązań magazynowania energii.

Analiza termiczna komponentów ogniw

Analiza katody

Wydajność i bezpieczeństwo akumulatorów litowo-jonowych zależą w dużej mierze od jakości i właściwości ich komponentów materiałowych. Precyzyjna charakterystyka tych komponentów jest zatem kluczowa, aby akumulatory były wydajniejsze, trwalsze i bezpieczniejsze. W tym procesie optymalizacji kluczową rolę odgrywają wyrafinowane urządzenia pomiarowe.

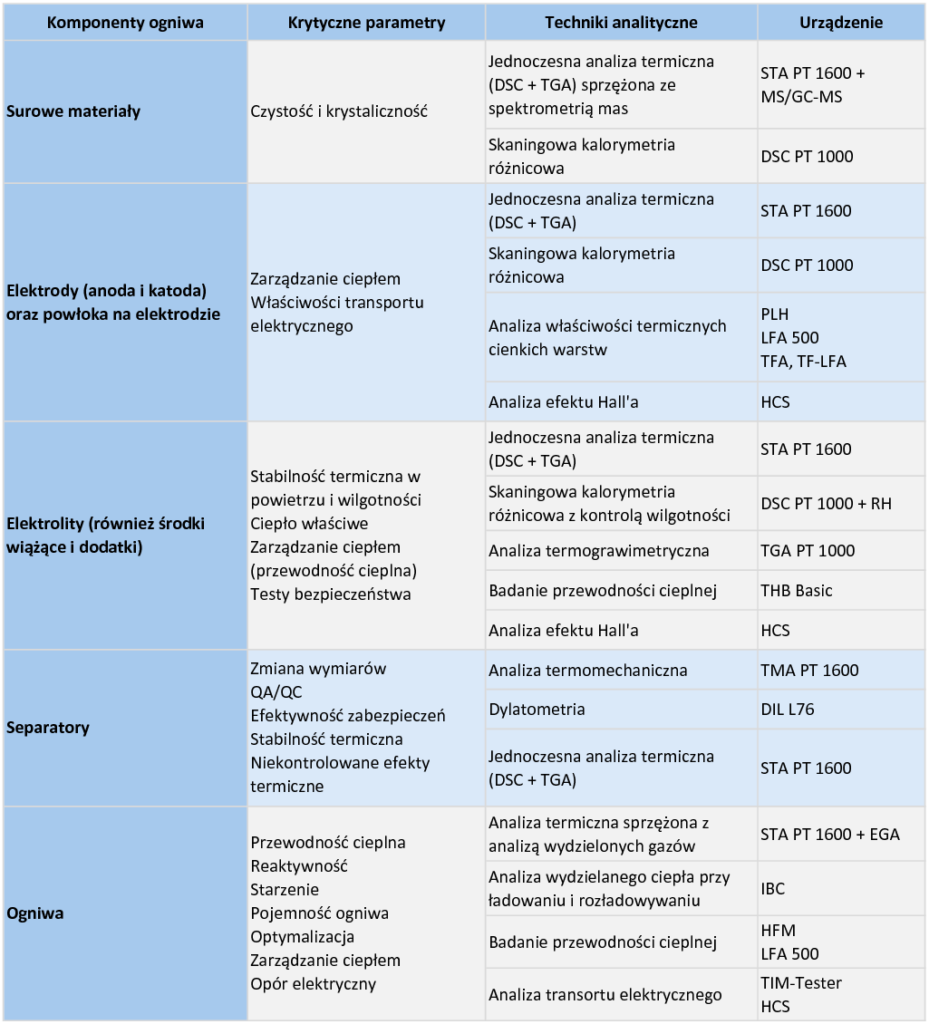

Katodę, anodę, separator i elektrolit można szczegółowo analizować za pomocą szerokiego portfolio produktów LINSEIS i urządzeń, takich jak DSC, kalorymetr lub sprzężenie ze spektrometrem mas, aby uzyskać szczegółowe informacje na temat procesów zachodzących podczas ładowania i rozładowywania materiałów magazynujących.

To szczegółowe zrozumienie umożliwia ukierunkowaną optymalizację tych komponentów, co może znacząco zwiększyć wydajność, żywotność i bezpieczeństwo akumulatorów.

  • Katoda: Katoda odgrywa centralną rolę w akumulatorach, ponieważ bezpośrednio determinuje pojemność energetyczną, a tym samym wydajność akumulatora. Jest to biegun dodatni akumulatora i miejsce, w którym jony są absorbowane podczas procesu rozładowywania, co prowadzi do uwolnienia energii.
  • Skład materiału: Współczesne katody składają się z różnych związków, takich jak tlenek litu i kobaltu (LiCoO2), fosforan żelaza litu (LiFe-PO4), tlenek litu, niklu, manganu i kobaltu (NMC) i innych.
  • Struktura krystaliczna: Struktura krystaliczna materiału katody odgrywa decydującą rolę w wydajności akumulatora. Wpływa na mobilność jonów wewnątrz materiału, a tym samym na szybkość ładowania i rozładowywania.
  • Stabilność elektrochemiczna: Stabilność elektrochemiczna katody jest decydująca dla żywotności akumulatora. Materiały o wysokiej stabilności elektrochemicznej są mniej podatne na reakcje zmniejszające pojemność podczas cyklu ładowania/rozładowywania.
  • Chemia powierzchni: Chemia powierzchni materiału katody może wpływać na interakcję z elektrolitem, a tym samym wpływać na wydajność i stabilność akumulatora. Optymalizacja chemii powierzchni może pomóc w poprawie gęstości energii i stabilności cyklu.
  • Przewodność cieplna: Przewodność cieplna katody w akumulatorach jest kluczowa dla zarządzania termicznego, aby zapobiec przegrzaniu i potencjalnym zagrożeniom bezpieczeństwa. Wysoka przewodność cieplna umożliwia efektywne odprowadzanie ciepła wytwarzanego podczas pracy, utrzymując stabilną temperaturę i zapobiegając niekontrolowanemu wzrostowi temperatury, takiemu jak ucieczka termiczna. Dlatego wybór materiałów i struktur katodowych o dobrej przewodności cieplnej jest kluczowy dla wydajności i bezpieczeństwa systemów akumulatorowych.

Przykład zastosowania: analiza TGA fosforanu żelaza litu (LiFePO4) w celu scharakteryzowania katody

Przykładem zastosowania TGA jest analiza fosforanu żelaza litu (LiFePO4), szeroko stosowanego materiału katodowego w akumulatorach litowo-jonowych.

LiFePO4 jest znany ze swojej wysokiej stabilności termicznej i bezpieczeństwa. W analizie TGA próbka LiFePO4 jest podgrzewana w kontrolowany sposób, aby ocenić jej stabilność termiczną i skład.

Podczas procesu ogrzewania precyzyjnie mierzy się zmiany masy próbki, aby uzyskać informacje o procesach rozkładu termicznego. Dane te są kluczowe dla zrozumienia właściwości termicznych materiału, co ma ogromne znaczenie dla zastosowań w takich obszarach, jak elektromobilność czy stacjonarne magazynowanie energii.

Wyniki TGA dostarczają ważnych informacji na temat stabilności materiału katody w warunkach pracy. Na przykład, analizując temperatury rozkładu LiFePO4, można wyciągnąć wnioski na temat żywotności i bezpieczeństwa akumulatora w różnych warunkach pracy.

Umożliwia to ukierunkowaną optymalizację składu materiału i konstrukcji ogniwa w celu poprawy ogólnej wydajności i bezpieczeństwa akumulatora. Precyzyjna charakterystyka materiałów katodowych za pomocą analizy termograwimetrycznej jest zatem niezbędnym krokiem w kierunku zwiększenia wydajności i bezpieczeństwa akumulatorów litowo-jonowych. Takie analizy wnoszą znaczący wkład w dalszy rozwój i optymalizację tej kluczowej technologii.

Analiza anody

  • Anoda: W akumulatorach anoda działa jako biegun ujemny i jest w dużej mierze odpowiedzialna za szybkość ładowania i pojemność akumulatora. Podczas procesu ładowania jony z katody są magazynowane w anodzie, przy czym anoda odgrywa kluczową rolę w magazynowaniu i uwalnianiu tych jonów.
  • Wybór materiału: Tradycyjnie grafit był używany jako materiał anody ze względu na jego zdolność do wydajnego magazynowania jonów. Jednak ostatnie badania dotyczą alternatywnych materiałów, takich jak krzem, tytanian litu i różne nanomateriały węglowe, które mogą zapewnić wyższą pojemność i szybsze ładowanie.
  • Struktura powierzchni i porowatość: Mikrostruktura i porowatość materiałów anody są krytyczne dla magazynowania jonów. Zoptymalizowana struktura umożliwia efektywną mobilność jonów i przyczynia się do wyższej pojemności ładowania.
  • Stabilność elektrochemiczna: Stabilność materiałów anody podczas cykli ładowania/rozładowywania jest niezbędna dla żywotności akumulatora. Materiały odporne na degradację elektrochemiczną poprawiają stabilność cykliczną akumulatora.
  • Interakcja z elektrolitem: Chemiczna interakcja między materiałem anody a elektrolitem wpływa na wydajność akumulatora. Zoptymalizowana kompatybilność redukuje niepożądane reakcje uboczne, które mogą prowadzić do zmniejszenia pojemności.

Przykład zastosowania: analiza STA materiałów anodowych z grafitu

Konkretnym przykładem zastosowania STA jest analiza materiałów anodowych z grafitu.

Grafit jest często stosowany w akumulatorach litowo-jonowych i jest znany ze swojej zdolności do wydajnego magazynowania jonów litu.

W STA materiał anodowy z grafitu jest jednocześnie poddawany różnicowej analizie termicznej (DTA) i termograwimetrii (TGA). Ta połączona analiza dostarcza cennych informacji na temat reakcji termicznych i zmian masy materiału podczas ogrzewania.

Komponent DTA mierzy przepływ ciepła, aby zidentyfikować zdarzenia endotermiczne i egzotermiczne, podczas gdy TGA rejestruje utratę masy materiału, co pozwala wyciągnąć wnioski na temat temperatur i procesów rozkładu.

Ta kompleksowa analiza może dostarczyć krytycznych informacji na temat stabilności materiału anody w różnych warunkach pracy. Na przykład, identyfikacja temperatury, w której grafit zaczyna się utleniać, umożliwia optymalizację systemu zarządzania akumulatorem w celu uniknięcia przegrzania i zwiększenia żywotności akumulatora.

Ponadto, analizując rozszerzalność i kurczenie się termiczne grafitu podczas interkalacji jonów litu, można uzyskać wgląd w stabilność strukturalną materiału i jego wpływ na stabilność cykliczną.

Interkalacja jonów litu do materiału anody grafitowej to proces, w którym lit jest deponowany między warstwami grafitu, co prowadzi do zmiany objętości. Ta zmiana objętości może być precyzyjnie określona za pomocą dylatometrii, metody pomiaru zmiany długości materiałów w funkcji temperatury.

Dylatometr to urządzenie pomiarowe, które rejestruje rozszerzalność i kurczenie się termiczne grafitu podczas interkalacji litu i tym samym dostarcza wglądu w stabilność strukturalną materiału anody.

Zastosowanie Symultanicznej Analizy Termicznej do analizy materiałów anodowych jest również istotnym krokiem w kierunku zwiększenia wydajności i żywotności akumulatorów litowo-jonowych.

Te dogłębne analizy są kluczowe dla opracowania zoptymalizowanych materiałów spełniających wymagania nowoczesnych technologii akumulatorowych.

Analiza separatora

  • Separator: W akumulatorach separator spełnia kluczową funkcję bezpieczeństwa, szczególnie w odniesieniu do ryzyka zwarć i niekontrolowanych efektów termicznych. Jest to mikroporowata membrana, która jest umieszczona między katodą a anodą, aby zapobiec bezpośredniemu kontaktowi, a tym samym zwarciom elektrycznym między elektrodami. Jednocześnie umożliwia przepływ jonów między katodą a anodą podczas cyklu ładowania i rozładowywania.
  • Przepuszczalność jonów: Separator musi mieć wysoką przepuszczalność jonów, aby umożliwić efektywny transfer jonów. Jest to kluczowe dla ogólnej wydajności akumulatora.
  • Stabilność termiczna i mechaniczna: Separator musi być stabilny termicznie i mechanicznie w warunkach pracy akumulatora. Niewystarczająca stabilność termiczna może prowadzić do stopienia separatora, a tym samym do zwarcia, co stanowi wysokie ryzyko bezpieczeństwa.
  • Powłoki ceramiczne: Nowoczesne separatory są często pokrywane cząstkami ceramicznymi, aby poprawić stabilność termiczną. Powłoki te zwiększają integralność termiczną i wytrzymałość mechaniczną separatora, szczególnie w wysokich temperaturach, co znacznie zwiększa bezpieczeństwo akumulatora. Integralność termiczną separatora akumulatora można scharakteryzować za pomocą analizatora termomechanicznego (TMA), aby upewnić się, że separator nie ulegnie mechanicznemu uszkodzeniu lub pęknięciu, co może prowadzić do niekontrolowanych efektów termicznych.
  • Metody analizy: Do oceny właściwości separatorów stosuje się elektrometryczną metodę pomiarową. Metody te mogą dostarczyć informacji na temat zmiany rozmiaru separatora w różnych warunkach pracy oraz temperatury, w której separator zaczyna ulegać awarii.
  • Rola w zapobieganiu niekontrolowanym efektom termicznym: Wydajny i bezpieczny separator jest krytyczny dla zminimalizowania ryzyka niekontrolowanych efektów termicznych. Musi on utrzymać wystarczający efekt bariery, nawet gdy akumulator jest narażony na ekstremalne temperatury.

Przykład zastosowania: pomiar TMA membran separatorów pokrytych powłoką

Istotnym przykładem zastosowania analizy termomechanicznej (TMA) jest badanie membran separatorów pokrytych cząstkami ceramicznymi. Powłoka ta może znacząco zwiększyć bezpieczeństwo akumulatorów poprzez poprawę integralności termicznej i wytrzymałości mechanicznej separatora powyżej jego temperatury topnienia.

Analiza termomechaniczna (TMA) separatorów akumulatorowych mierzy przede wszystkim fizyczną reakcję materiału na zmiany związane z temperaturą. Kluczowymi mierzonymi zmiennymi są tutaj rozszerzanie lub kurczenie się (wydłużenie lub skurcz) materiału separatora w funkcji temperatury.

Pomiar TMA obejmuje następujące aspekty:

  1. Pomiar współczynników rozszerzalności: TMA mierzy, jak fizycznie zmienia się membrana separatora w kontrolowanych warunkach temperaturowych. Obejmuje to liniowe rozszerzanie lub kurczenie się materiału wraz ze zmianami temperatury, co dostarcza informacji o współczynnikach rozszerzalności termicznej.
  2. Ocena integralności mechanicznej: Pomiar rozszerzania lub kurczenia się separatora w różnych temperaturach umożliwia ocenę jego integralności mechanicznej. Jest to kluczowe dla zrozumienia, jak separator reaguje w warunkach termicznych pracy akumulatora.
  3. Określenie temperatury topnienia: Oprócz rozszerzalności, TMA można również wykorzystać do określenia temperatury topnienia materiału separatora. Temperatura topnienia jest krytyczną temperaturą, w której separator zaczyna tracić swoją integralność strukturalną, co może prowadzić do zagrożeń bezpieczeństwa.

Analiza elektrolitu

  • Elektrolit: W akumulatorach elektrolit jest kluczowym elementem, który jest niezbędny do transportu jonów między katodą a anodą. W większości przypadków składa się z roztworu soli litu w rozpuszczalniku organicznym i umożliwia ruch jonów litu podczas procesu ładowania i rozładowywania akumulatora.
  • Przewodność jonowa: Przewodność elektrolitu jest kluczowa dla efektywności transferu jonów między elektrodami. Wysoka przewodność jonowa pozwala akumulatorowi szybko ładować się i rozładowywać oraz poprawia ogólną wydajność.
  • Skład chemiczny: Skład chemiczny elektrolitu, w szczególności rodzaj soli litu i rozpuszczalnika, wpływa na właściwości elektrochemiczne akumulatora. Wybór komponentów ma bezpośredni wpływ na czynniki takie jak napięcie robocze, stabilność temperaturowa i bezpieczeństwo akumulatora.
  • Stabilność elektrochemiczna: Elektrolit musi być elektrochemicznie stabilny, aby uniknąć rozkładu przy napięciach roboczych akumulatora. Niestabilny skład elektrolitu może prowadzić do niepożądanych reakcji ubocznych, które pogarszają wydajność i żywotność akumulatora.
  • Interakcja z materiałami elektrod: Interakcja elektrolitu z materiałami elektrod jest kluczowa dla długotrwałej stabilności akumulatora. Optymalna interakcja minimalizuje tworzenie się szkodliwych warstw powierzchniowych na elektrodach, znanych jako „stała faza międzyelektrolitowa” (SEI).
  • Stabilność termiczna: Stabilność termiczna elektrolitu akumulatora jest krytycznym czynnikiem, który znacząco wpływa na bezpieczeństwo i wydajność akumulatorów. Wysoka stabilność termiczna elektrolitu zapewnia, że integralność chemiczna elektrolitu, a tym samym przewodność jonowa, są utrzymywane nawet przy wzroście temperatur roboczych lub zewnętrznych obciążeniach termicznych. Pomiar stabilności termicznej, przeprowadzany zazwyczaj za pomocą dynamicznego różnicowego skaningowego kalorymetru (DSC) lub analizy termograwimetrycznej (TGA), umożliwia identyfikację granic temperatur, w których elektrolit jest stabilny i nie uwalnia niebezpiecznych produktów rozkładu. Jest to niezbędne, aby zminimalizować zagrożenia bezpieczeństwa, takich jak niekontrolowane efekty termiczne, i zapewnić bezpieczne środowisko pracy akumulatora.

Przykład zastosowania: pomiar TGA-MS elektrolitów

Konkretnym przykładem zastosowania TGA jest badanie stabilności termicznej i składu elektrolitów w akumulatorach litowo-jonowych.

W tym pomiarze elektrolit jest poddawany kontrolowanemu wzrostowi temperatury w celu analizy jego rozkładu termicznego i wynikającej z tego utraty masy.

Dane te są szczególnie przydatne do zrozumienia stabilności elektrolitu w różnych warunkach pracy.

Na przykład, temperatura rozkładu elektrolitu może dostarczyć informacji na temat temperatur, w których akumulator może być bezpiecznie eksploatowany bez ryzyka termicznej degradacji elektrolitu. Termiczna degradacja elektrolitu to proces, w którym elektrolit rozkłada się pod wpływem wysokich temperatur.

Może to być krytyczne z kilku powodów:

  1. Temperatura rozkładu: Określenie temperatury rozkładu elektrolitu dostarcza informacji na temat temperatur, w których akumulator może być bezpiecznie eksploatowany. Temperatura rozkładu to próg, w którym elektrolit zaczyna się zmieniać chemicznie i ulega degradacji.
  2. Ryzyko degradacji termicznej: Jeśli temperatura rozkładu zostanie przekroczona, elektrolit może stać się niestabilny i ulec reakcjom chemicznym, które pogarszają wydajność i bezpieczeństwo akumulatora. Może to również prowadzić do powstawania gazów i potencjalnego wzrostu ciśnienia wewnątrz ogniwa akumulatora.
  3. Wpływ na wydajność akumulatora: Degradacja termiczna elektrolitu może prowadzić do zmniejszenia przewodności jonowej, a tym samym do zmniejszenia wydajności akumulatora. Ponadto degradacja elektrolitu może prowadzić do tworzenia się szkodliwych produktów, które wpływają na powierzchnie elektrod.
  4. Aspekty bezpieczeństwa: Stabilność termiczna elektrolitu jest kluczowa dla ogólnego bezpieczeństwa akumulatora. Degradacja termiczna może zwiększyć ryzyko ucieczki termicznej, szczególnie w przypadku reakcji z innymi komponentami akumulatora.

Ponadto, TGA-MS można wykorzystać do określenia składu elektrolitu, w tym zawartości rozpuszczalników i innych dodatków.

Informacje te są kluczowe dla optymalizacji właściwości transportu jonów elektrolitu, co z kolei może pozytywnie wpłynąć na wydajność i żywotność akumulatora.

Precyzyjna charakterystyka elektrolitu za pomocą analizy termograwimetrycznej dostarcza istotnych informacji do opracowania wydajniejszych i bezpieczniejszych akumulatorów. Dane uzyskane z tych analiz umożliwiają ukierunkowaną optymalizację komponentów akumulatora, co prowadzi do poprawy ogólnej wydajności akumulatora.

Każdy z tych komponentów znacząco przyczynia się do ogólnej wydajności i bezpieczeństwa akumulatora litowo-jonowego. Precyzyjna charakterystyka za pomocą urządzeń pomiarowych Linseis umożliwia ukierunkowaną optymalizację tych komponentów, co może znacząco zwiększyć wydajność, żywotność i bezpieczeństwo akumulatorów.

Zapobieganie niekontrolowanych efektom termicznym – bezpieczeństwo przede wszystkim

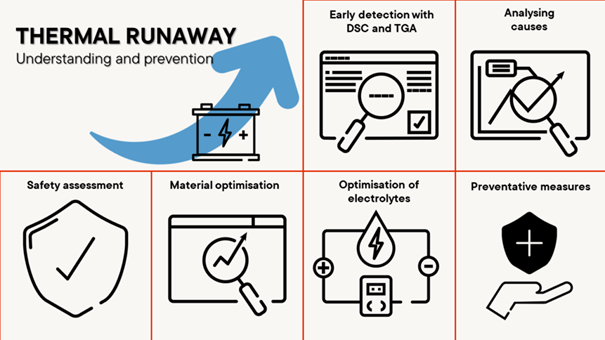

Ucieczka termiczna, niekontrolowany wzrost temperatury w akumulatorach, może prowadzić do poważnych problemów z bezpieczeństwem.

Analizatory używane do badania stabilności termicznej i mechanicznej materiałów akumulatorowych są kluczowe dla minimalizacji ryzyka takiego zdarzenia. Dostarczają one precyzyjnych informacji na temat stabilności termicznej materiałów akumulatorowych i pomagają w identyfikacji potencjalnych źródeł zagrożenia.

Ucieczka termiczna występuje, gdy temperatura wewnątrz ogniwa akumulatora osiąga punkt, w którym wytwarzane ciepło jest większe niż ciepło uwalniane. Może to prowadzić do reakcji łańcuchowej, która niszczy akumulator, a nawet powoduje pożary. Ważne jest, aby zrozumieć przyczyny ucieczki termicznej i podjąć odpowiednie środki w celu zminimalizowania ryzyka.

  • Wczesne wykrywanie za pomocą DSC i TGA: Wczesne wykrycie warunków, które mogą prowadzić do ucieczki termicznej, jest kluczowe. Przyrządy takie jak różnicowy skaningowy kalorymetr (DSC) i analiza termograwimetryczna (TGA) dostarczają ważnych danych na temat zachowania termicznego materiałów akumulatorowych. Pomagają one w identyfikacji krytycznych zakresów temperatur, w których materiały stają się niestabilne.
  • Analiza przyczyn: Analiza przyczyn ucieczki termicznej obejmuje badanie składu materiałów, stabilności elektrolitu i reakcji wewnątrz ogniwa. Analizy te dostarczają cennych informacji w celu identyfikacji potencjalnych czynników ryzyka i opracowania odpowiednich środków zaradczych.
  • Ocena bezpieczeństwa: Mierząc wytwarzanie ciepła i zarządzanie termiczne, przyrządy te mogą ocenić standardy bezpieczeństwa akumulatorów. Jest to szczególnie ważne przy opracowywaniu akumulatorów do zastosowań o wysokiej wydajności, takich jak pojazdy elektryczne lub systemy magazynowania energii.
  • Optymalizacja materiałów: Wyniki analiz wspierają wybór i rozwój materiałów, które są mniej podatne na ucieczkę termiczną. Przyczynia się to do poprawy ogólnego bezpieczeństwa, optymalizacji odprowadzania ciepła z ogniwa akumulatora i niezawodności akumulatora.
  • Optymalizacja elektrolitów: Optymalizacja składu elektrolitu jest kolejnym ważnym aspektem, który jest wspierany przez precyzyjne instrumenty. Ulepszona formulacja elektrolitu oparta na danych analitycznych może pomóc w zwiększeniu stabilności termicznej wewnątrz ogniwa, co z kolei zwiększa bezpieczeństwo akumulatora.
  • Optymalizacja konstrukcji ogniwa: Optymalizacja konstrukcji ogniwa w celu zapobiegania niekontrolowanym efektom termicznym wymaga zintegrowanego zarządzania termicznego opartego na starannym doborze materiałów, które skutecznie regulują odprowadzanie i absorpcję ciepła. Naukowo dobrane materiały anody i katody o wysokiej przewodności cieplnej, a także stabilne termicznie separatory i elektrolity są kluczowe, aby uniknąć nadmiernego wytwarzania ciepła. Dodatkowo, zaawansowane mechanizmy chłodzenia i materiały izolacyjne przyczyniają się do rozprowadzania ciepła i izolacji, zapobiegając lokalnemu przegrzaniu i ujednolicając temperaturę ogniwa. Dobrze przemyślana konstrukcja ogniwa, która uwzględnia te komponenty, znacząco przyczynia się do zwiększenia bezpieczeństwa akumulatora i minimalizacji ryzyka ucieczki termicznej.
  • Działania prewencyjne poprzez charakterystykę materiałów: Wdrożenie działań prewencyjnych opartych na wynikach analiz jest decydującym krokiem w kierunku minimalizacji ryzyka ucieczki termicznej. Obejmuje to optymalizację konstrukcji ogniwa, ulepszenie systemu zarządzania akumulatorem i opracowanie mechanizmów bezpieczeństwa.

Zarządzanie termiczne – minimalizacja ryzyka i optymalne zarządzanie termiczne dla dłuższej żywotności i wydajności

Efektywna regulacja temperatury roboczej jest decydującym czynnikiem dla wydajności i żywotności akumulatorów. Pomaga zminimalizować degradację komponentów akumulatora i wydłużyć ogólną żywotność. Akumulatory litowo-jonowe stały się standardem dla przenośnej elektroniki, pojazdów elektrycznych i systemów magazynowania energii, głównie ze względu na ich wysoką gęstość energii i stabilność cyklu ładowania. Temperatura robocza jest krytyczna dla wydajności i żywotności tych akumulatorów, a optymalna temperatura wynosi od około 15°C do 35°C. Temperatury powyżej tego zakresu przyspieszają degradację chemiczną, zwiększają ryzyko ucieczki termicznej i mogą prowadzić do trwałej utraty pojemności. Zbyt niskie temperatury z kolei upośledzają dyfuzję jonów i zwiększają opór wewnętrzny, co zmniejsza wydajność akumulatora i zwiększa ryzyko osadzania się litu podczas ładowania. Utrzymanie odpowiedniej temperatury roboczej jest zatem niezbędne, aby zapewnić maksymalną wydajność, bezpieczeństwo i żywotność akumulatora. Różne metody zarządzania termicznego, takie jak aktywne chłodzenie lub pośrednie chłodzenie cieczą, są kluczowe, aby utrzymać temperaturę roboczą w optymalnym zakresie, aby zapewnić wydajność i bezpieczeństwo akumulatorów litowo-jonowych.

Złożoność zarządzania termicznego w technologiach akumulatorowych

  • Zarządzanie termiczne w nowoczesnych systemach akumulatorowych odgrywa decydującą rolę w wydajności, bezpieczeństwie i żywotności. Obejmuje precyzyjną regulację wewnętrznych warunków temperaturowych w celu zapewnienia optymalnej funkcjonalności.
  • Niekontrolowany wzrost temperatury może prowadzić do nieodwracalnych uszkodzeń poprzez degradację chemiczną, podczas gdy zbyt niskie temperatury mogą upośledzać przewodność jonową, a tym samym wydajność akumulatora.
  • Zrównoważone zarządzanie termiczne zapewnia nie tylko wydajność, ale także żywotność i bezpieczeństwo akumulatorów, szczególnie w zastosowaniach o wysokiej wydajności, takich jak pojazdy elektryczne i systemy magazynowania energii.

Analityczne instrumenty do badania właściwości transportu ciepła

Zaawansowane instrumenty analityczne są wykorzystywane do analizy właściwości termicznych materiałów akumulatorowych. Laserowy analizator błyskowy (LFA), mostek gorący (THB) i okresowe ogrzewanie laserowe (PLH).

  • LFA umożliwia pomiar przewodności cieplnej i dyfuzyjności, które są kluczowe dla transferu ciepła wewnątrz komponentów akumulatora.
  • THB rozszerza spektrum analizy termicznej poprzez pomiar przewodności cieplnej i oporu cieplnego materiałów akumulatorowych w rzeczywistych warunkach pracy.
  • PLH to innowacyjna metoda szybkiej i precyzyjnej charakterystyki przewodności cieplnej i pojemności cieplnej właściwej. Jest niezbędna do dokładnej analizy termicznej i do opracowywania materiałów akumulatorowych o korzystnych właściwościach termicznych.

Znaczenie testera TIM dla efektywnego transferu ciepła

Tester materiałów interfejsu termicznego (TIM) specjalizuje się w ocenie materiałów stosowanych na interfejsach między ogniwami akumulatorowymi a komponentami chłodzącymi. Może również mierzyć impedancję termiczną, co umożliwia optymalizację zarządzania termicznego układów ogniw.

Precyzyjnie mierzy przewodność cieplną i opór cieplny tych materiałów, aby zapewnić optymalny transfer ciepła z akumulatorów do obudowy lub radiatora.

Wydajne materiały interfejsu, zidentyfikowane i zoptymalizowane przez tester TIM, są niezbędne, aby uniknąć przegrzania ogniw i znacząco przyczyniają się do poprawy ogólnej wydajności akumulatora.

Wizualizacja i interpretacja danych termicznych

Wizualizacja danych uzyskanych za pomocą tych analiz umożliwia dogłębną interpretację właściwości termicznych materiałów akumulatorowych. Wykresy przedstawiające przewodność cieplną lub pojemność cieplną właściwą w różnych zakresach temperatur zapewniają kompleksowy wgląd w zarządzanie termiczne akumulatorów. Efektywne zarządzanie termiczne, wspierane przez precyzyjne pomiary i analizy z instrumentów Linseis, jest niezbędne, aby zmaksymalizować wydajność, bezpieczeństwo i żywotność nowoczesnych akumulatorów. Dzięki ciągłym innowacjom w tym obszarze, pomagamy w dalszym ulepszaniu niezawodności i wydajności technologii akumulatorowej.

Stabilność termiczna – kluczowy czynnik dla niezawodnych akumulatorów

Stabilność termiczna materiałów akumulatorowych jest kluczowym czynnikiem bezpieczeństwa i niezawodności akumulatorów litowo-jonowych. Najnowocześniejszy sprzęt pomiarowy Linseis odgrywa centralną rolę w ocenie i poprawie tej ważnej właściwości. Zdolność do dokładnej oceny stabilności termicznej materiałów akumulatorowych jest krytyczna, aby zapewnić, że nowoczesne akumulatory spełniają wysokie wymagania dotyczące bezpieczeństwa i wydajności. Urządzenia pomiarowe Linseis zapewniają niezbędną precyzję i niezawodność, aby w pełni ocenić tę ważną właściwość.

Precyzja w badaniach nad akumulatorami dzięki kalorymetrowi do testowania baterii

Kalorymetr do testowania baterii to urządzenie do pomiaru ciepła wytwarzanego przez akumulator podczas ładowania i rozładowywania. Pomiar ten jest znany jako „ciepło reakcji” i jest ważnym wskaźnikiem wydajności akumulatora. Ciepło reakcji to różnica między entalpią (zawartością ciepła) reagentów i produktów reakcji chemicznej.

Kalorymetry te są wykorzystywane w badaniach i rozwoju do oceny nowych chemii akumulatorów i optymalizacji konstrukcji istniejących akumulatorów. Są one również wykorzystywane w procesie produkcyjnym, aby zapewnić, że akumulatory spełniają normy dotyczące wydajności i bezpieczeństwa.

Linseis oferuje modułowy kalorymetr (IBC) do monitorowania termicznego akumulatorów. Składa się z zmiennej liczby prawie identycznych komponentów i umożliwia analizę szerokiego zakresu rozmiarów ogniw akumulatorowych. Geometria modułów jest również łatwo skalowalna.

Linseis IBC

Znaczenie kalorymetru do testowania baterii: Kalorymetr mierzy ilość ciepła wytwarzanego podczas reakcji elektrochemicznych wewnątrz akumulatora. Pomiary te są kluczowe dla zrozumienia i poprawy zachowania termicznego i wydajności akumulatorów.

Obszary zastosowania: Urządzenia te są szczególnie ważne przy opracowywaniu nowych typów akumulatorów, takich jak akumulatory litowo-jonowe, gdzie stabilność termiczna i bezpieczeństwo mają ogromne znaczenie. Są one również wykorzystywane w kontroli jakości i testowaniu wydajności akumulatorów.

Analiza termiczna i bezpieczeństwo: Analizując wytwarzanie ciepła w różnych warunkach pracy, kalorymetry akumulatorowe pomagają identyfikować i zapobiegać potencjalnym zagrożeniom bezpieczeństwa, takim jak ucieczka termiczna. Jest to kluczowe dla bezpieczeństwa produktów końcowych.

Optymalizacja wydajności akumulatora: Dokładny pomiar wytwarzania ciepła pozwala na optymalizację wewnętrznej chemii i konstrukcji akumulatora, co skutkuje zwiększoną gęstością energii, poprawioną pojemnością ładowania i dłuższą żywotnością.

Badania i rozwój: Kalorymetry akumulatorowe są wykorzystywane w laboratoriach badawczych i rozwojowych do testowania i oceny nowych materiałów i technologii. Wyniki te są niezbędne dla postępu w technologii akumulatorowej.
