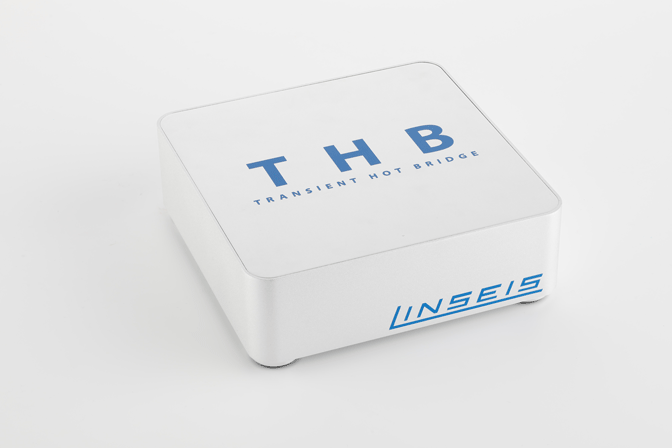

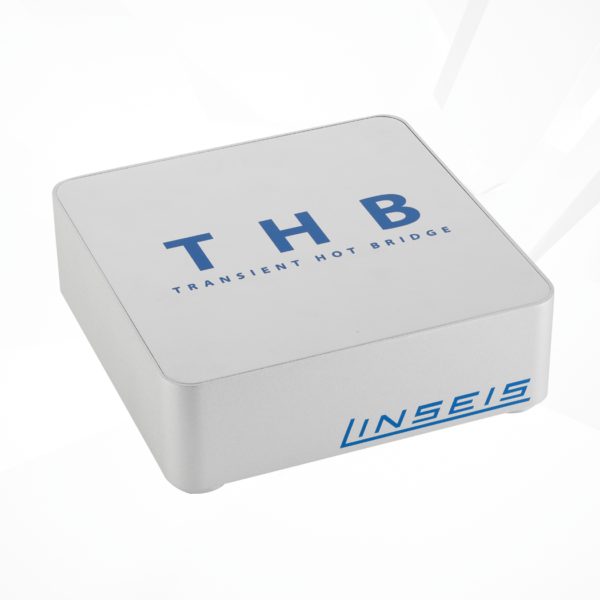

Analizator przewodności cieplnej THB

Ten przyrząd pomiarowy jednocześnie dostarcza trzy właściwości materiałów: przewodność cieplną, dyfuzyjność cieplną i ciepło właściwe już po kilku minutach, niezależnie od tego, czy odpowiednie czujniki zostały umieszczone w ciałach stałych, żelach, pastach lub płytkach, czy też zanurzone w cieczach.

Przygotowanie próbki ciał stałych jest bardzo proste. Dla czujnika wystarczy jedna płaska powierzchnia styku każdej z dwóch połówek próbki. Kalibracja jest bardzo prosta i nie wymaga wykonywania przed każdym pomiarem.

THB mierzy wartości bezwzględne z dokładnością, która nie ustępuje konwencjonalnym płytom ani urządzeniom LaserFlash.

Zalety w skrócie:

• Niezrównana dokładność pomiaru przewodności cieplnej
• Rozwiązanie z jednym przyciskiem:
  • Zautomatyzowany tryb pomiaru
  • Do obsługi przyrządu nie jest wymagany żaden specjalistyczny personel
  • Brak błędnych pomiarów z powodu błędnego wprowadzenia parametrów pomiarowych
• Przewodność cieplna ORAZ dyfuzyjność cieplna
  • Pomiar dyfuzyjności cieplnej z bardzo niskimi niepewnościami pomiaru
  • Funkcja kalorymetru: Obliczanie ciepła właściwego
• Pomiary w ciągu kilku sekund
• Pomiary nieniszczące czujnikiem półskorupowym
• Kompaktowe wymiary

Nowy THB: mały i lekki, dostępny z walizką transportową

Różne czujniki do twojego użytku

THB – modele: podstawowy, zaawansowany i ostateczny

THB Basic

• Czujnik THB/B w zestawie (czujnik THB/A na zamówienie)

• nadaje się do materiałów o niskim przewodnictwie cieplnym (izolacje i materiały budowlane)

• podstawową instalację można przeprowadzić zdalnie

THB Advance

• W zestawie czujnik QSS (czujnik THB/A, THB/B lub Hotpoint na życzenie)

• uniwersalny przyrząd pomiarowy o najszerszym zakresie przewodności cieplnej

• nadaje się do ciał stałych, cieczy, past i materiałów sypkich

• odpowiedni dla dostawców usług laboratoryjnych, instytutów i uniwersytetów

• podstawową instalację można przeprowadzić zdalnie

.

THB Ultimate

• zawiera dwa czujniki do wyboru
• wysokiej klasy urządzenie do wszelkich wymagań
• nadaje się do prawie wszystkich materiałów: od izolatorów po miedź, od ciał stałych po ciecze, od materiałów sypkich po cienkie folie
• łatwa instalacja i szkolenie przez wykwalifikowany personel

Specyfikacja

* zależy od pieca i czujnika, wielkość próbki zależy od materiału

** zależy od czujnika próbki i przygotowania próbki

Sensory THB

* Dokładna min. wielkość próbki zależy od właściwości materiału.

** Wersja wysokotemperaturowa (HT) jest oparta na podłożu ceramicznym, nieznacznie zmniejsza dokładność.

*** Wszystkie maksymalne temperatury odnoszą się do pracy pod powietrzem. Jeśli czujniki Kapton są używane w atmosferze obojętnej, maksymalny zakres temperatur można rozszerzyć z 200°C do 300°C.

**** Ciała stałe (S) Ciecze (L) Proszek (P) Gazy (G)

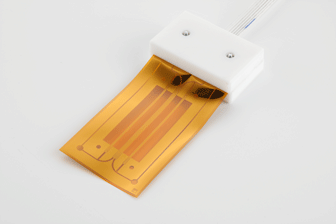

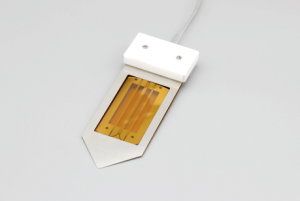

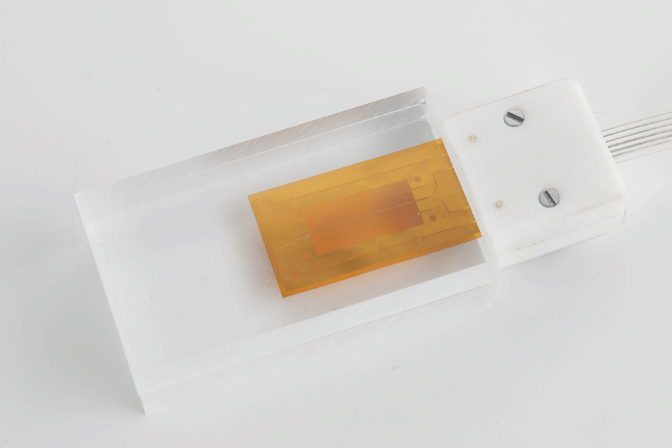

THB A Sensor

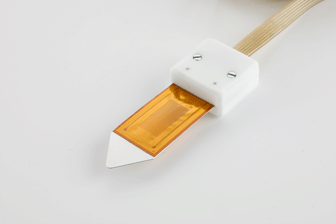

THB A Metal Sensor

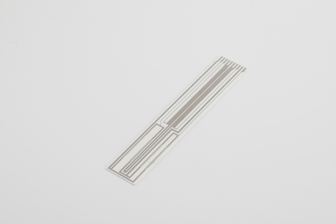

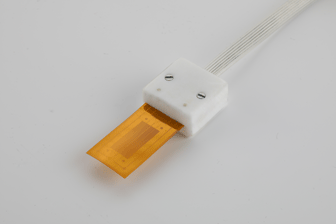

THB B Sensor

THB B Metal Sensor

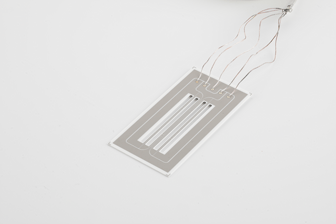

THB/HT Sensor

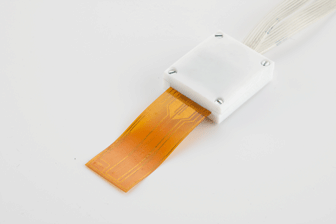

QSS Sensor

QSS HT Sensor

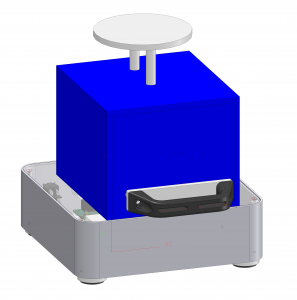

• Standardowy piec THB – chłodzenie Peltiera (-20 do +50 °C)
• Standardowy piec THB HT – z wkładami grzewczymi (RT do 200 °C) Piec wysokotemperaturowy (RT do 1000 °C)
• Piec niskotemperaturowy do dużych próbek max. 60 x 100 x 30 mm (-125 do 500°C)
• Piec do kontrolowanej wilgotności (-20 do 80 °C)
• Piec do płynów, proszków i past (150 do 500 °C)

Pozostałe akcesoria

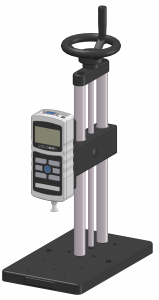

• Prasa do zdefiniowania nacisku na próbkę (stanowisko badawcze, koło zamachowe do 500 N, cyfrowy siłomierz do 250 )
• Uchwyt na próbki do płynów
• Uchwyt na próbki do proszku
• Skrzynia transportowa do THB
• Różne materiały kalibracyjne (PMMA, szkło, tytan, cyna, cynk)

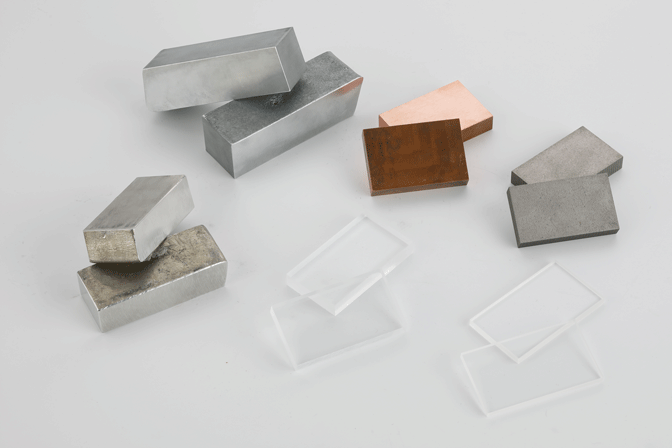

Materiały kalibracyjne: PMMA, szkło, tytan, cyna, cynk

Chłodzenie Peltiera

Prasa kompresyjna

Oprogramowanie

Zalety w skrócie:

• Zaawansowany interfejs oprogramowania THB oparty na systemie Windows®
• Zapewnia najszybsze czasy pomiaru
• Brak możliwości wystąpienia błędów aplikacji dzięki zoptymalizowanym, sterowanym programowo algorytmom pomiarowym
• Umożliwia najbardziej dokładne i  czas pomiary
• Rozwiązanie jednym przyciskiem: wyniki za naciśnięciem jednego przycisku
• Łatwy eksport danych do Microsoft Excel®

Zastosowania

Zastosowanie: THB Basic/Advance – Materiał zmiennofazowy – Przewodność cieplna

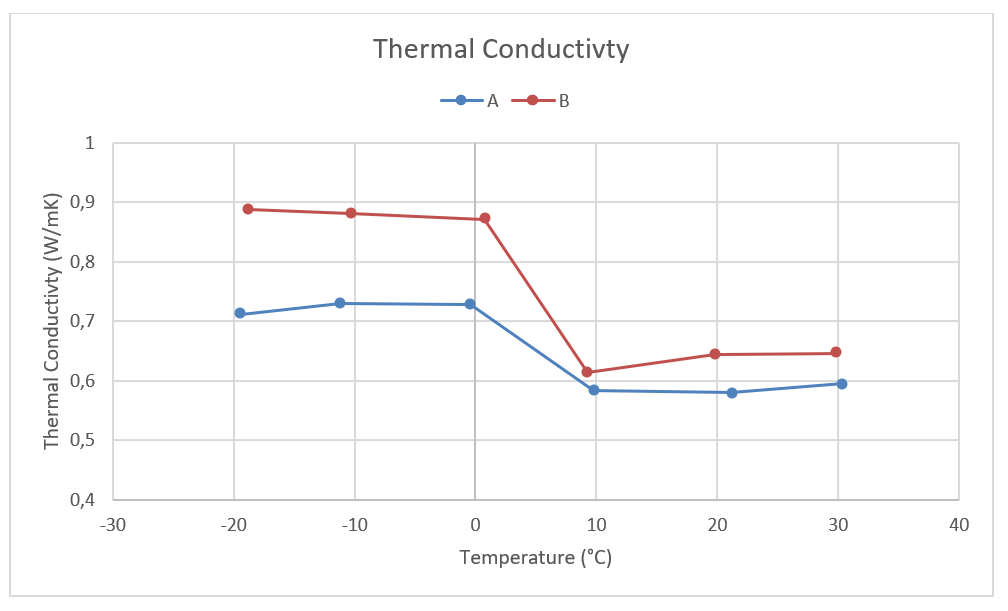

Przykład pokazuje analizę przewodności cieplnej dwóch uwodnionych soli. W temperaturze pokojowej oba PCM były płynne. Cieczami napełniono zlewkę, którą umieszczono w łaźni z temperowaną cieczą. Do pomiaru w próbce zawieszono czujnik THB/B/Metal. Zmierzone stopnie temperatur wynosiły -20°C, -10°C, 0°C, +10°C, 20°C (temp. pokojowa) i +30°C, stąd pomiar rozpoczęto w stanie stałym materiału . Na każdym poziomie temperatury rejestrowano trzy punkty pomiarowe i uśredniano.

Przewodność cieplna próbki A nieznacznie wzrasta wraz z ogrzewaniem do 0°C, podczas gdy próbka B wykazuje wartości nieznacznie malejące. Obie próbki zmieniają stan ze stałego w ciekły w zakresie temperatur od 0°C do 10°C, co widać również wyraźnie w spadku przewodności cieplnej. Wraz ze wzrostem temperatury przewodność cieplna obu próbek nieznacznie wzrasta. Ogólnie rzecz biorąc, próbka B wykazuje wyższą przewodność cieplną w porównaniu z próbką A.

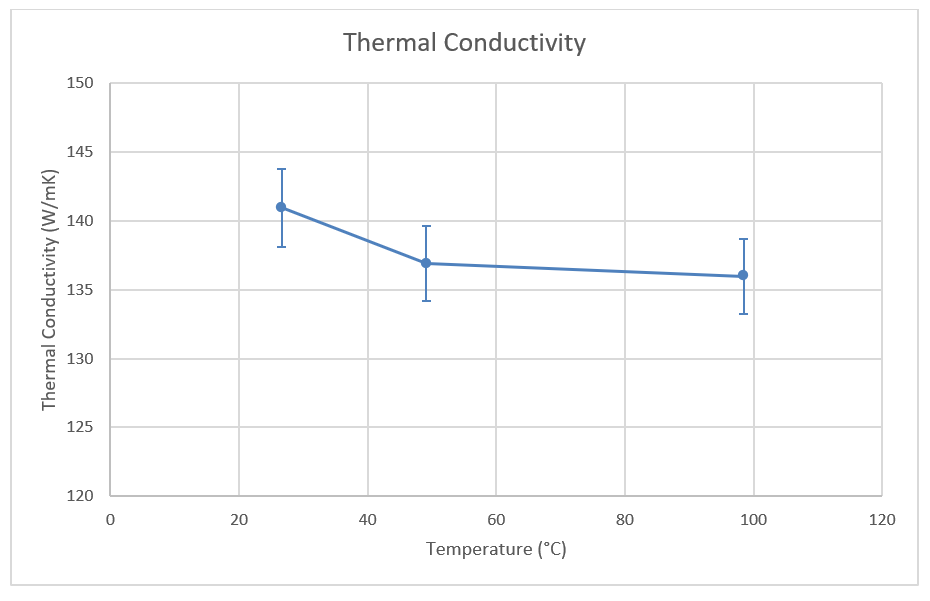

Zastosowanie: THB Advance – Stop aluminium – Przewodność cieplna

Przewodność cieplną stopu aluminium badano od temperatury pokojowej do 100°C za pomocą THB. Do pomiaru czujnik QSS został umieszczony pomiędzy dwoma kawałkami próbki i ściśnięty razem w celu poprawy kontaktu termicznego. Konfigurację umieszczono w piecu, a stopniami temperatur były temperatura pokojowa, 50°C i 100°C. W każdym kroku pomiar powtarzano trzykrotnie, a wyniki uśredniano. Na wykresie widać, że przewodność cieplna nieznacznie maleje wraz z temperaturą. Słupki błędów pokazują niepewność 2 %.
