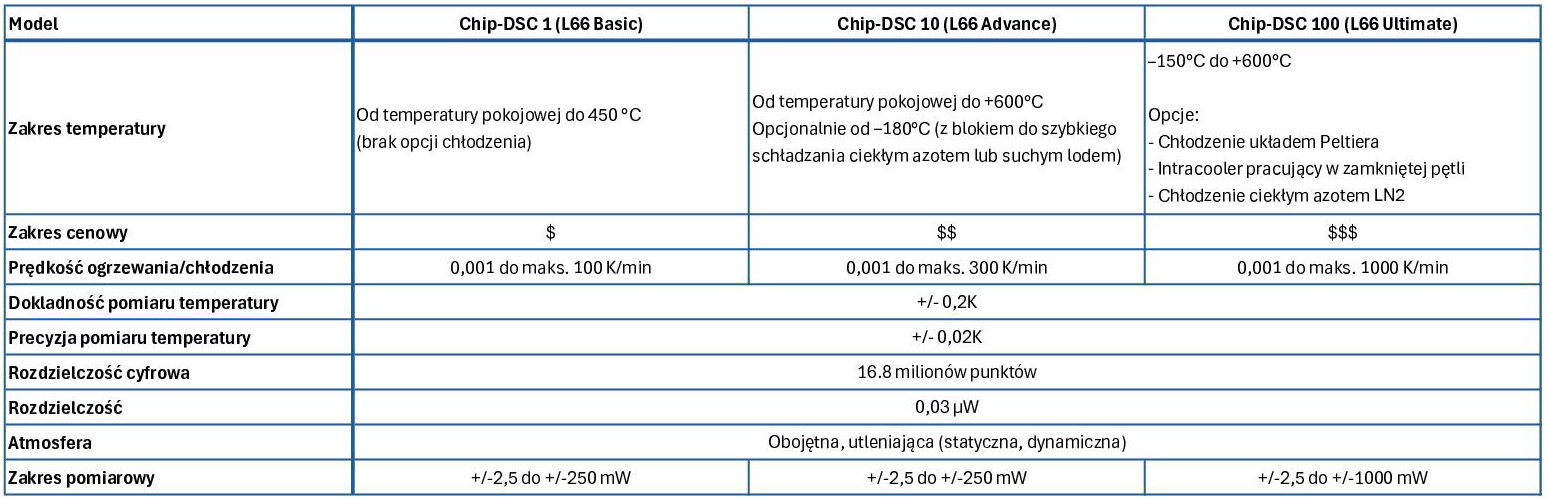

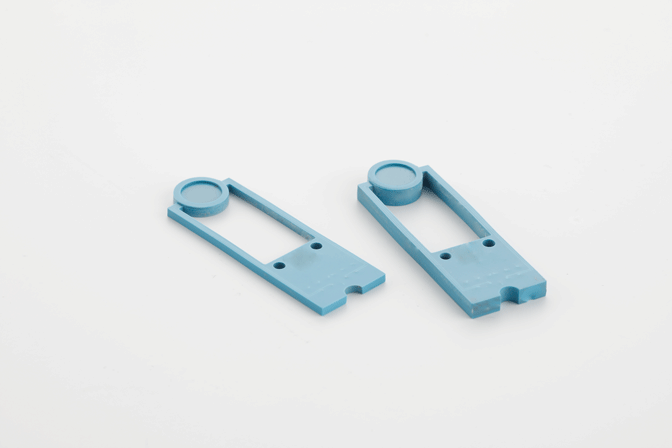

Nowa technologia sensora Chip

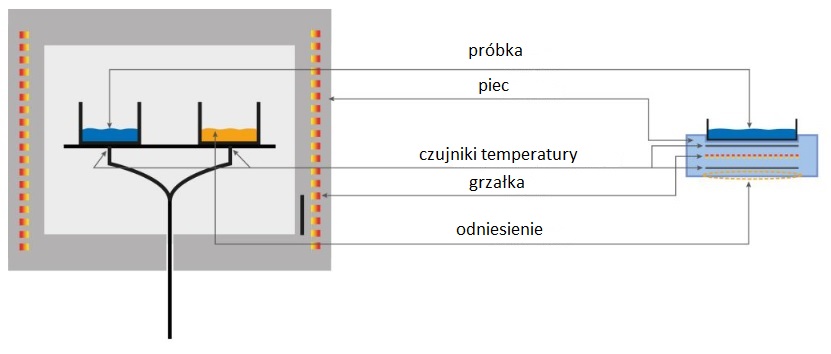

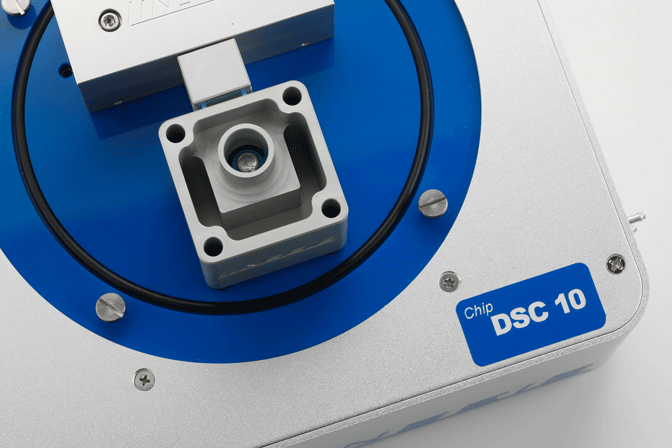

System Heat Flux DSC ze zintegrowaną grzałką i czujnikiem temperatury. Niezrównana czułość, stała czasowa i szybkość ogrzewania/chłodzenia.

Rozdzielczość wzorcowa – precyzyjna separacja blisko położonych zdarzeń
Unikalna konstrukcja czujnika umożliwia rozdzielczość wzorcową i doskonałe oddzielenie nakładających się efektów.

Modulowany Chip-DSC o niezrównanej rozdzielczości

Najwyższa czułość – do wykrywania przetopów i słabych przejść
Innowacyjna konstrukcja czujnika Chip-DSC o małej masie umożliwia nam zaoferowanie czujnika Heat Flux DSC o niezrównanym współczynniku odpowiedzi.

Niezrównana prędkość chłodzenia – czujnik wiórów o małej masie
Dzięki niewielkiej masie naszego czujnika możemy osiągnąć niezrównane prędkości chłodzenia, umożliwiając wyjście z nowych aplikacji i wyższą przepustowość próbek.

Do 80% mniejsze zużycie energii niż standardowe instrumenty DSC

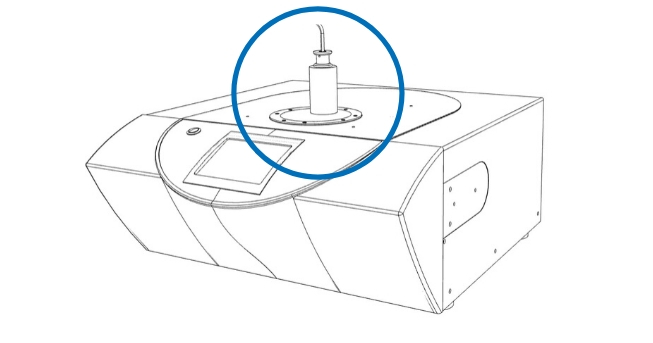

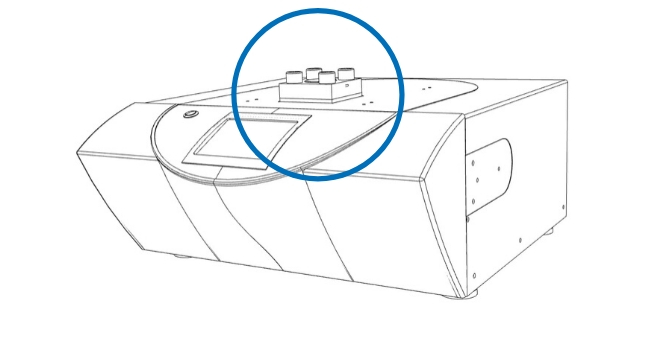

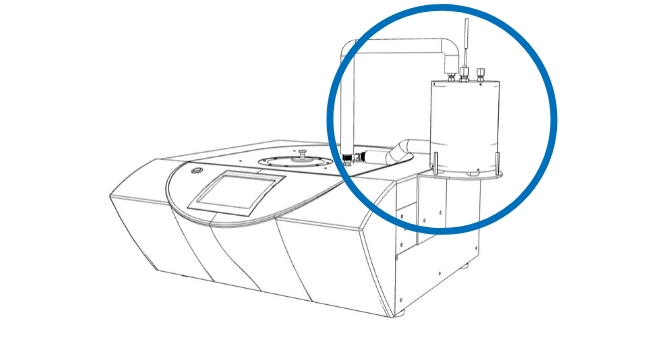

Wysokociśnieniowy DSC

Cela wysokociśnieniowa 50/150 bar umożliwia testy stabilności OIT w celu monitorowania starzenia się polimerów, olejów i tłuszczów. Procesy pod wysokim ciśnieniem mogą być pomocne w symulowaniu i optymalizowaniu, m.in. sorpcji, reakcji chemicznych itp.

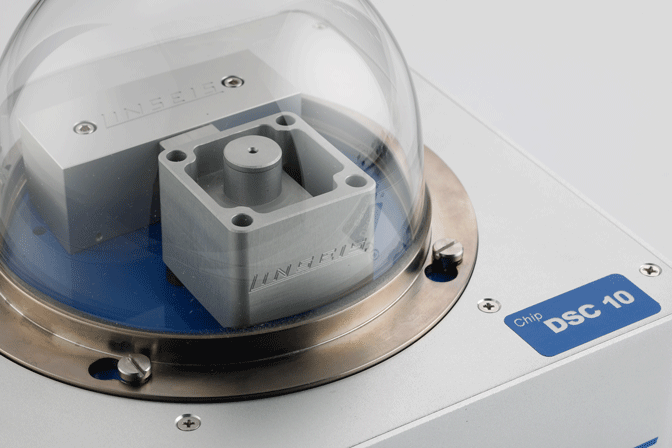

Optyczny DSC

Chip-DSC 100 może być wyposażony w kamerę CCD do obserwacji próbki podczas pomiaru. Wizualizacja próbki daje znacznie głębszy wgląd w przemiany fazowe i procesy rozkładu.

UV DSC

Przystawka umożliwiająca pomiary próbek naświetlanych promieniowaniem UV w celu badania procesów utwardzania żywic za pomocą UV. Dzięki bardzo krótkiej stałej czasowej układu można mierzyć również szybkie reakcje utwardzania UV w subsekundowej skali czasowej.

Raman DSC

Sprzężenie Chip-DSC ze spektrometrem ramanowskim można zrealizować bardzo korzystnie kosztowo. Na widmach Ramana można zaobserwować in situ zmianę faz z amorficznej na krystaliczną (lub odwrotnie) z dużą dokładnością.

Autosampler DSC

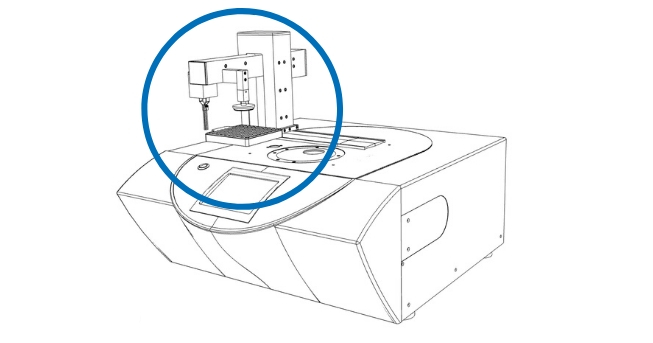

Robot do pobierania próbek do 96 próbek znacznie zwiększa produktywność. Przyrząd może działać automatycznie nawet w nocy lub w weekend. Wraz z intuicyjnym i inteligentnym oprogramowaniem zmniejsza koszty pracy i oszczędza czas.

Niskotemperaturowe DSC

Chłodzenie można realizować za pomocą różnych opcji chłodzenia: intracoolera z chłodzeniem w obiegu zamkniętym, chłodzenia ciekłym azotem lub układu chłodzenia Peltiera. Dostępny zakres temperatur można rozszerzyć do -180°C.

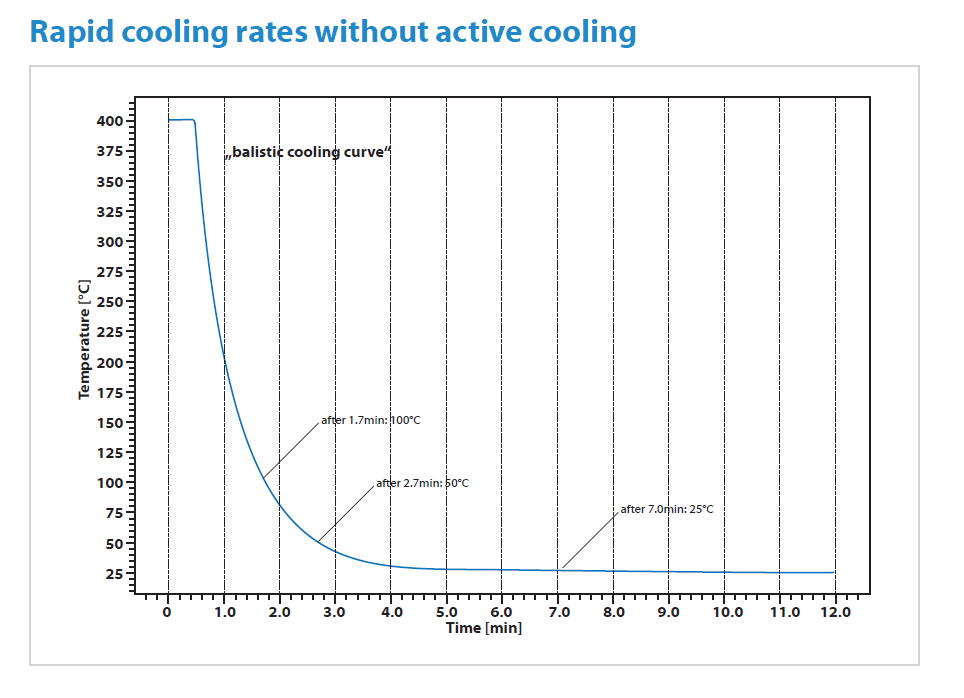

Zastosowanie: Szybkie schładzanie próbki bez aktywnego chłodzenia

Linseis Chip-DSC umożliwia najszybsze możliwe chłodzenie balistyczne bez potrzeby stosowania aktywnego chłodzenia. Dzięki niskiej masie termicznej i innowacyjnej konstrukcji czujnika możliwe jest chłodzenie do 200°C/min od temperatury maksymalnej do 100°C i do 50°C/min od 100°C do temperatury pokojowej. Rozpoczynając chłodzenie balistyczne od segmentu izotermicznego o temperaturze 400°C, 50°C osiąga się w czasie poniżej 3 minut pomiaru. Oczywiście sygnał można nadal oceniać podczas tego segmentu chłodzenia i nie traci on czułości ani dokładności.

Zastosowanie: Pomiar granulatu PET

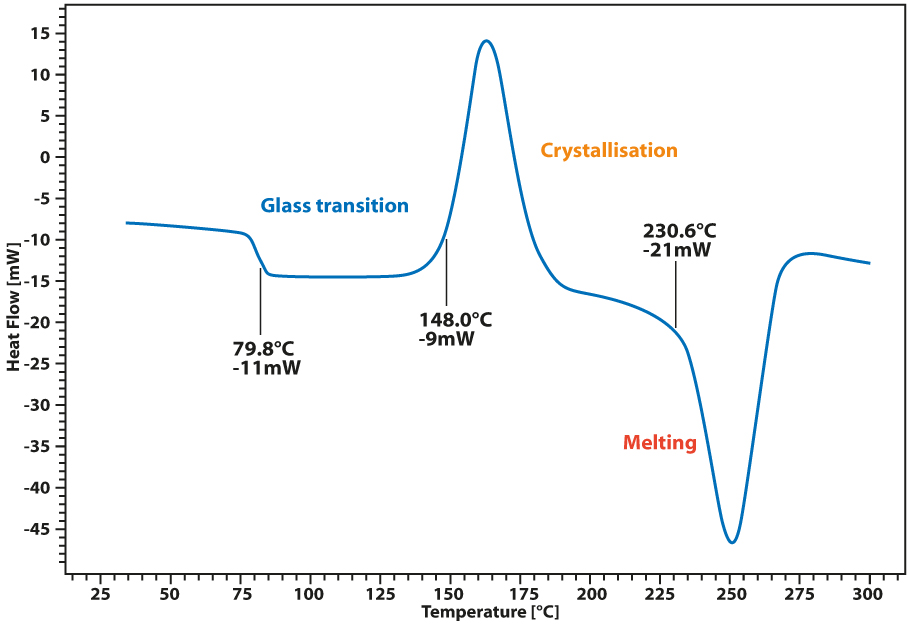

Analiza polimerów jest jednym z głównych zastosowań DSC. Efekty takie jak zeszklenie, temperatury topnienia i krystalizacji są interesujące i często bardzo trudne do wykrycia. Nowy Linseis Chip-DSC zapewnia wysoką rozdzielczość i czułość, co czyni go idealnym instrumentem do tego rodzaju analiz. Jako przykład, granulat PET ogrzewano, schładzano w celu zamrożenia stanu amorficznego, a następnie mierzono za pomocą Chip-DSC z liniową szybkością ogrzewania 50°C/min. Krzywa pokazuje znaczące zeszklenie w temperaturze około 80°C, po której następuje zimna krystalizacja części amorficznych rozpoczynająca się w temperaturze 148°C i pik topnienia w temperaturze 230,6°C.

Zastosowanie: Materiały wysokoenergetyczne

Materiały wysokoenergetyczne są stosowane w poduszkach powietrznych, jako propelenty, materiały wybuchowe itp. W przypadku każdego typu przyrządu DSC istnieje ryzyko uszkodzenia czujnika, a nawet pieca. W Chip-DSC chip (integrujący czujnik i piec) może być łatwo wymieniony przez operatora niskim kosztem iw krótkim czasie. W przypadku uszkodzenia instrumentu czas przestoju instrumentu ulega drastycznemu skróceniu. Wymiana czujnika zajmuje tylko kilka sekund, a kalibrację można przeprowadzić w mniej niż pół godziny. Na przykładzie przedstawiono wykres DSC zapalnika poduszki powietrznej o mocy 2,8 mg.

Zastosowanie: Pomiar próbek z dużą szybkością ogrzewania

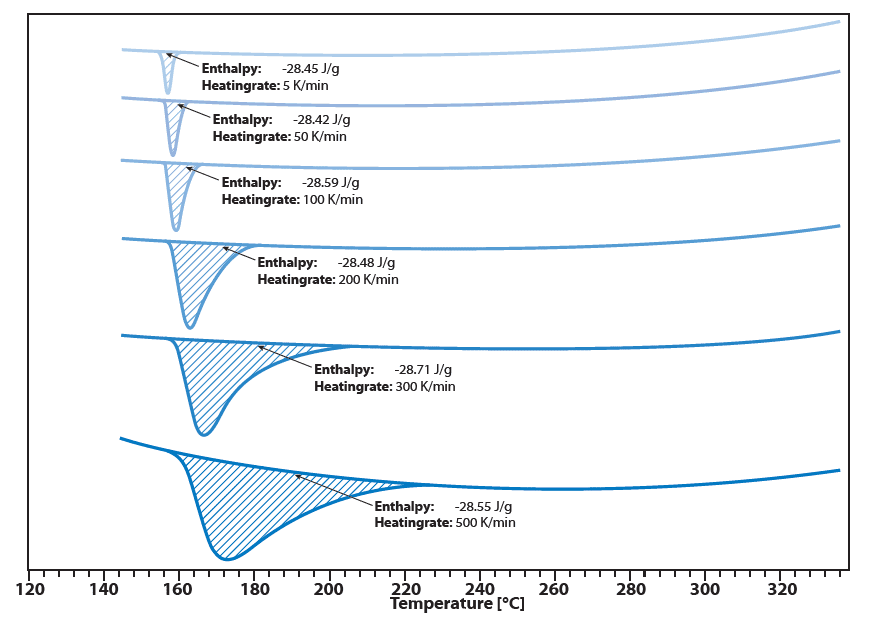

Można osiągnąć bardzo wysokie szybkości ogrzewania do 1000 K/min, przy zachowaniu doskonałej powtarzalności entalpii topnienia. Przykład pokazuje temperaturę topnienia indu mierzoną przy różnych szybkościach ogrzewania (5 K/min; 50 K/min; 100 K/min; 200 K/min; 300 K/min i 500 K/min). Oznacza to, że pełną analizę, w tym ogrzewanie i chłodzenie, można wykonać w zaledwie 10 minut bez potrzeby stosowania opcjonalnych urządzeń chłodzących.

Zastosowanie: Termochromizm

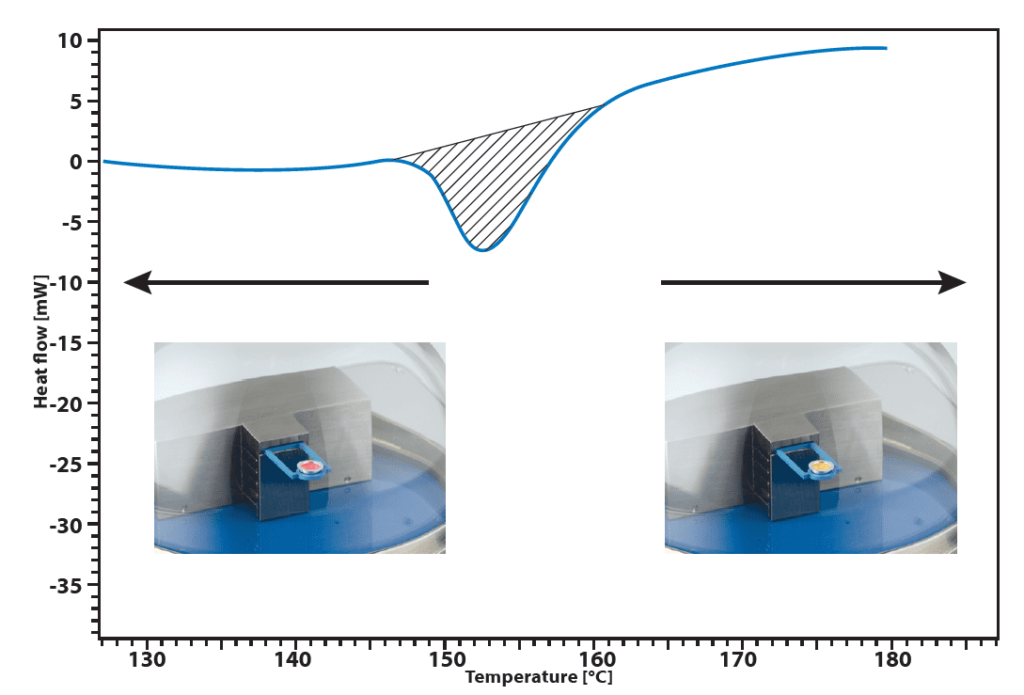

W klasycznych przyrządach DSC próbki nie można obserwować podczas pomiaru. Obserwacja może dostarczyć dalszych przydatnych informacji (tworzenie się bąbelków, oparów, zmiana koloru itp.). Grafika przedstawia przykład materiału termochromowego, przedstawiający endotermiczne przejście fazowe w temperaturze 160°C. Fazy ​​mają różne kolory, a zmiana koloru z czerwonego na żółty jest widoczna przez przezroczystą pokrywę. Dostępna jest opcja aparatu do nagrywania obrazów.

Zastosowanie: Oznaczanie ciepła właściwego Cp

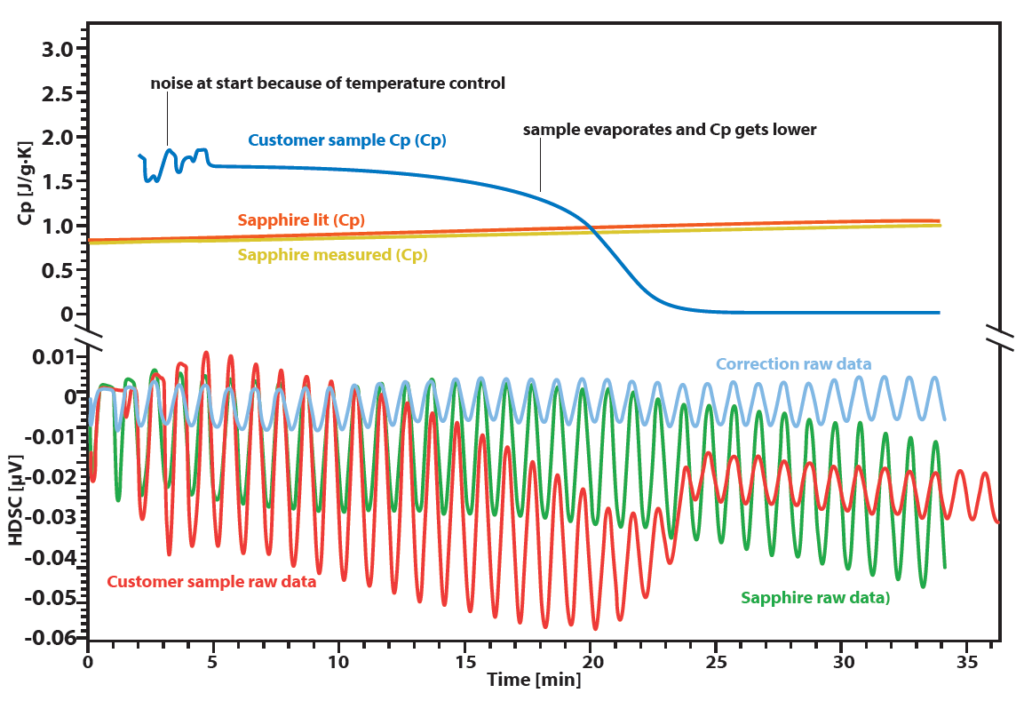

Pomiar przedstawia modulowany pomiar pojemności cieplnej szafiru przy szybkości nagrzewania 10 K/min przy amplitudzie 3 K. Ze względu na szybko zmieniającą się temperaturę i zmianę amplitudy spowodowaną pojemnością cieplną próbki, może być osiągana do dobra jakość sygnału pozwalającą na ocenę pojemności cieplnej z błędem zaledwie 3,5%. Jest to znacznie lepsze niż w przypadku większości klasycznych urządzeń DSC.
